Замена нагревательной системы Eibos Easdry

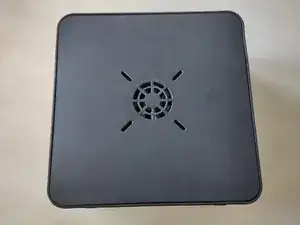

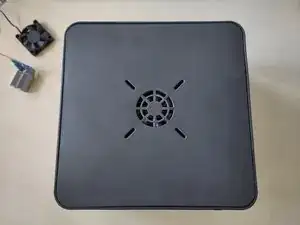

Положите Easdry на стол лицевой съемной панелью вниз, чтобы воздушный вход вентилятора был обращён вверх.

Задняя крышка Easdry не закреплена винтами, поэтому её снять легко.

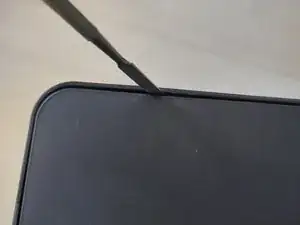

Вставьте металлическую лопатку между задней крышкой и корпусом рядом с одним из пластиковых выступов, удерживающих крышку на месте.

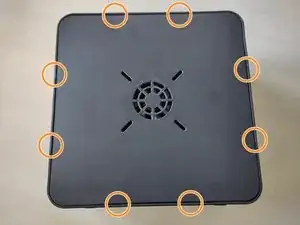

Всего существует восемь точек крепления задней крышки.

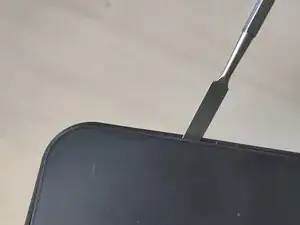

Наклоняйте лопатку от задней крышки, медленно поднимая её. Повторяйте это несколько раз по каждой стороне, пока задняя крышка более-менее не окажется над корпусом.

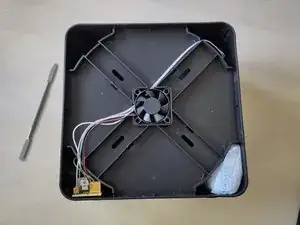

Возьмите заднюю крышку и аккуратно потяните её, чтобы освободить от корпуса. Может потребоваться небольшая сила, так как в центре крышки также есть несколько фиксаторов, удерживающих её на месте.

Не прикладывайте слишком большую силу, так как это может сломать центральные фиксаторы, что затруднит повторную сборку задней крышки.

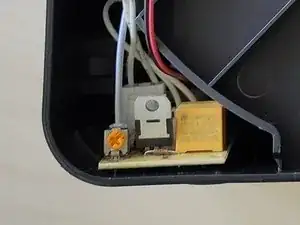

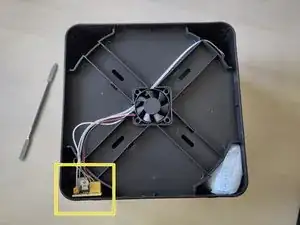

Выньте плату из нижнего левого угла корпуса. Она ничем дополнительно не закреплена.

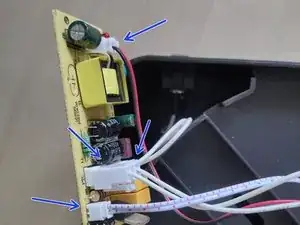

Отключите все разъёмы на плате. Всего четыре разъёма.

Уберите старую плату.

Вставьте металлическую лопатку между вентилятором и корпусом и медленно подденьте вентилятор вверх.

Сделайте это со всех четырёх сторон вентилятора.

Когда вентилятор достаточно приподнят, возьмите его пальцами и вытяните.

Уберите старый вентилятор.

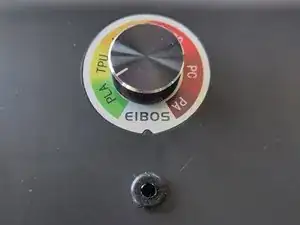

Снимите чёрный колпачок, находящийся сверху потенциометра. Он сидит плотно, поэтому для снятия потребуется небольшая сила.

Инструменты здесь не требуются. Достаточно ваших пальцев, чтобы снять колпачок.

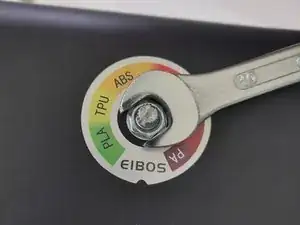

Потенциометр удерживается гайкой. Снимите эту гайку с помощью гаечного ключа на 10 мм.

Когда гайка снята, вытащите потенциометр из корпуса.

Уберите старый потенциометр, но сохраните чёрный колпачок.

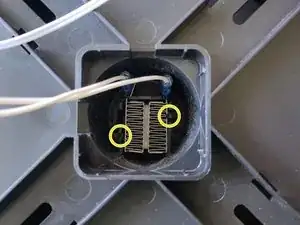

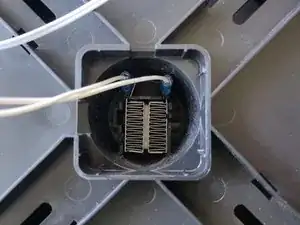

Нагревательный элемент удерживается двумя чёрными защёлками с каждой стороны элемента.

Разместите по две металлические лопатки с каждой стороны нагревательного элемента между элементом и корпусом, рядом с чёрными защёлками.

Приложите небольшую наружную силу, чтобы освободить место для вытаскивания нагревательного элемента.

Осторожно потяните за два провода, выходящие из нагревательного элемента, чтобы вытащить его из корпуса.

Уберите старый нагревательный элемент.

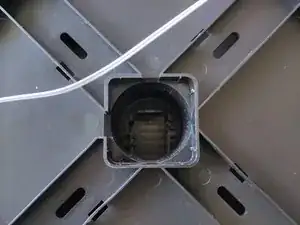

Вставьте новый нагревательный элемент в освободившийся паз.

Обратите внимание на ориентацию нагревательного элемента.

Вставьте новый потенциометр в тот же слот, из которого вынули старый.

Обратите внимание: у потенциометра есть маленькая защёлка, которая должна попасть в верхнюю часть паза. Убедитесь, что потенциометр ориентирован так, чтобы его защёлка также вошла в этот паз.

Наденьте шайбу и гайку на потенциометр и затяните их ключом.

Возьмитесь за ручку потенциометра двумя пальцами и поверните против часовой стрелки до упора.

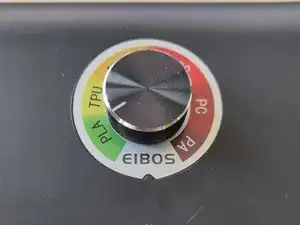

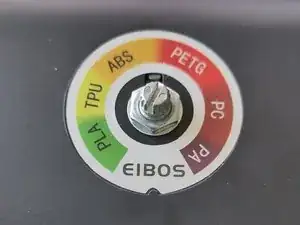

Наденьте чёрный колпачок обратно на потенциометр так, чтобы белый индикатор находился в начале зелёного участка PLA.

После установки поверните чёрную ручку по часовой стрелке до упора и проверьте, что она находится в конце тёмно-красного участка PA.

Установите новую плату обратно в её посадочное место в нижнем левом углу корпуса.

Обратите внимание на направление, в котором плата вставляется в посадочное место.

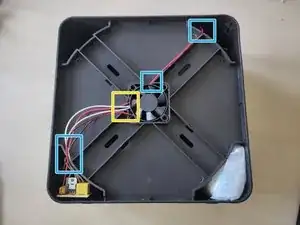

Проложите все провода вдоль их соответствующих канавок, чтобы при повторной сборке задняя крышка не прижала провода.

Вставьте вентилятор в его посадочное место, при этом держите провода, идущие за вентилятором, прижатыми вниз.

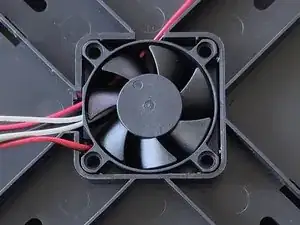

Обратите внимание на направление вентилятора. При неправильной установке вентилятор будет выдувать воздух из корпуса, а не в него. Лопасти вентилятора должны быть изогнуты вверх от центра к краю.

Проложите оставшийся провод вентилятора вдоль его канавки вместе с остальными проводами.

Установите заднюю крышку обратно, чтобы текст предупреждения был вверху.

Нажмите по всем сторонам крышки до щелчка, чтобы она встала на место.
