Замена ограничительного переключателя Elegoo Mars 3

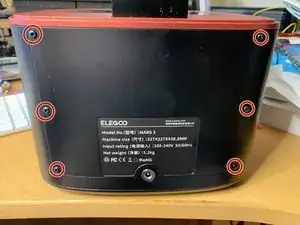

Снимите 6 винтов.

Винты с саморезами 12,5 мм и головкой под шестигранник 2,0 мм

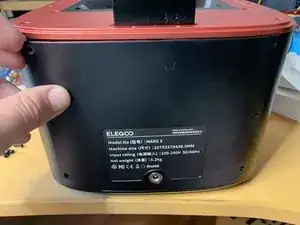

Используйте маленькую плоскую отвертку, лопатку или аналогичный инструмент, чтобы открыть крышку достаточно, чтобы схватиться за нее и потянуть прямо назад, а затем опустить вниз.

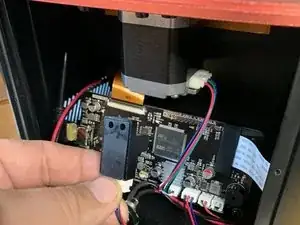

На задней стороне крышки находится печатная плата с кабелями, соединяющими ее с материнской платой в устройстве. Хотя она не особенно хрупкая, будьте осторожны, чтобы не повредить разъемы.

В моем случае заменяемый ограничительный переключатель был поставлен уже с подсоединенным кабелем. Если вы заменяете только сам переключатель, можете пропустить этот шаг и позже отключить противоположный конец на самом переключателе.

Снимите разъем кабеля ограничительного переключателя в нижнем правом углу, потянув его прямо наружу.

Убедитесь, что вы тянете за разъем, а не за кабели!

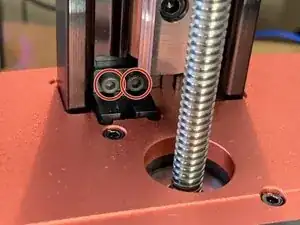

Снимите два винта, крепящих ограничительный переключатель.

Винт M4x7,5 мм с головкой под шестигранник 2,5 мм

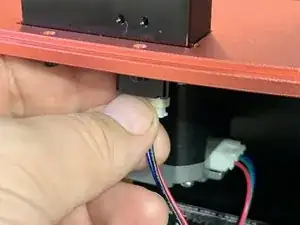

Удерживайте ограничительный переключатель в нижней части и потяните его вниз.
