Замена монтажной пластины кронштейна мотора по оси Y на Creality Ender 3
В этом руководстве iFixit показано, как заменить монтажную пластину кронштейна мотора по оси Y на 3D-принтере Creality Ender 3. Если кронштейн погнут, он будет смещён относительно направляющей, что приведёт к перекосу ремня по оси Y. Это может испортить напечатанную деталь. В руководстве пошагово показан процесс извлечения погнутой пластины и замены её на новую либо выпрямления оригинальной пластины. Это обеспечит корректную работу Ender 3 без сбоев, вызванных смещением мотора по оси Y. Руководство также покажет, как в домашних условиях выправить металлическую пластину (с использованием определённых инструментов). Если эти инструменты отсутствуют, кронштейн мотора по оси Y можно легко купить в интернете и заменить.
Шаг 1

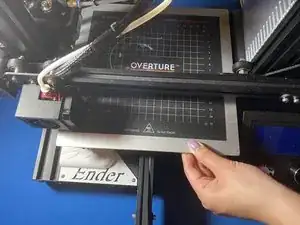

Установите стол в середину Ender 3. Сделайте это вручную, аккуратно подтолкнув его к центру.
Шаг 2
Или альтернативно, поместите стол в центр, включая Ender 3.
Шаг 3

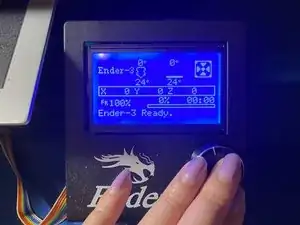

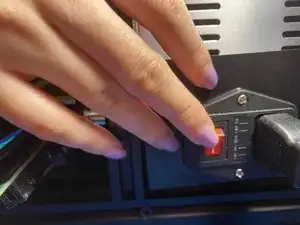

Включите принтер и нажмите кнопку на экране, как показано на фотографии.

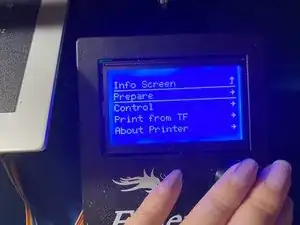

Поверните ручку по часовой стрелке до пункта «Prepare».

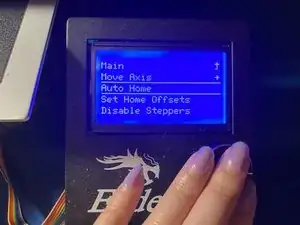

Поверните ручку по часовой стрелке до «Auto Home». Это установит координаты стола в 0 по осям X и Y.
Шаг 4
Отключите провод, подключённый к мотору по оси Y.
Шаг 5

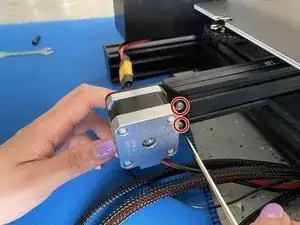

Отверните два винта M4×20 с задней части направляющей по оси Y при помощи шестигранного ключа 8 мм. Сторона с дисплеем должна быть обращена к вам.
Шаг 6

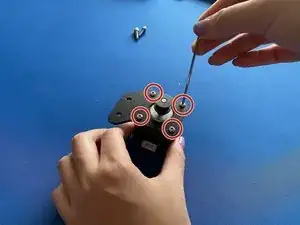

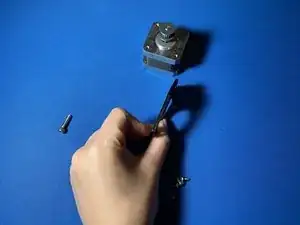

Снимите четыре винта M3×6, которыми мотор крепится к кронштейну по оси Y, используя шестигранный ключ 8 мм.
Шаг 7

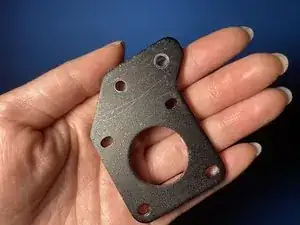

При необходимости купите новый кронштейн той же модели (в зависимости от степени деформации) либо выпрямите металлическую деталь самостоятельно.
Шаг 8

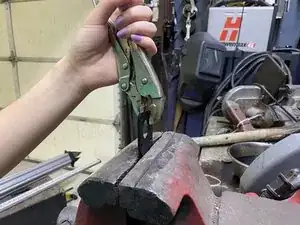

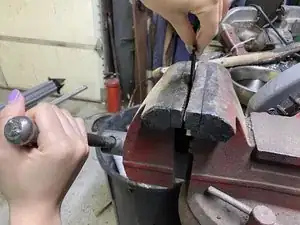

Если вы выбираете самостоятельный ремонт, зажмите кронштейн в тисках мастерской. Приложите достаточное давление между двумя толстымі металлическими брусками, чтобы выпрямить его.
Используйте клещи-«свёртки» (vise-grips) для стабилизации металла при выпрямлении.
Шаг 9
Повторите шаги 6–11 в обратном порядке, чтобы установить кронштейн обратно на мотор по оси Y и вернуть его на Ender 3.
Включите Ender 3, чтобы проверить правильность выполнения процедуры. Также попробуйте что-нибудь распечатать!
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
