Ремонт защёлки крепления задней панели монитора Viotek W2711SE
Это руководство проведёт Вас через процесс замены или ремонта защёлки задней панели монитора Viotek W2711SE. Из-за конструкции монитора защёлки и несколько винтов внизу являются единственными элементами, удерживающими заднюю панель на месте. Со временем это создаёт неравномерную нагрузку на защёлки, что может привести к их износу или поломке.
К счастью, для этого ремонта не требуются сложные инструменты или специальные навыки — понадобятся только терпение и аккуратные руки.
В этом руководстве эпоксидный клей использовался для воссоздания защёлки путём формирования новых точек крепления, что позволяет при необходимости в будущем снять заднюю панель. Однако этот метод также можно адаптировать как постоянный фикс, используя эпоксидный клей только как клей — это зафиксирует панель на месте и затруднит её последующую разборку без повреждения.
Перед началом убедитесь, что монитор отключён от сети и что Вы работаете на чистой, защищённой от статического электричества поверхности. Эпоксидный клей может раздражать кожу, поэтому рекомендуется надеть перчатки на этапе 6. Также важно работать в хорошо проветриваемом помещении, чтобы не вдыхать пары эпоксидного клея.
Шаг 1

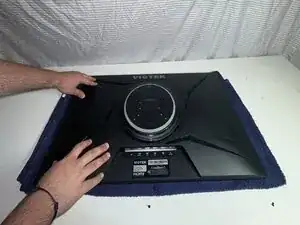

Очистите рабочее место и убедитесь, что у Вас достаточно места, чтобы положить монитор.

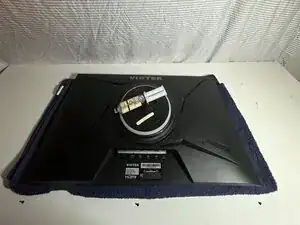

Положите монитор экраном вниз на мягкую, не создающую статического электричества поверхность.
Шаг 2
Перед началом отключите все кабели, начиная с кабеля дисплея, затем кабель питания.

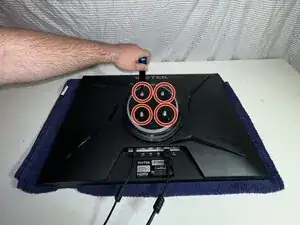

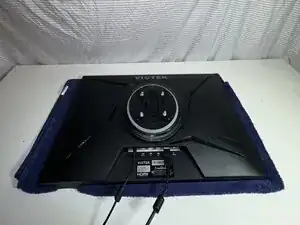

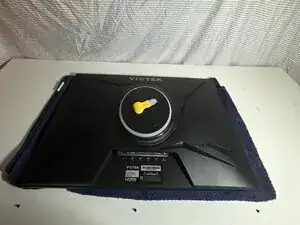

Используйте крестовую отвёртку, чтобы вынуть четыре винта 24.5 мм из центра задней панели.
Шаг 3

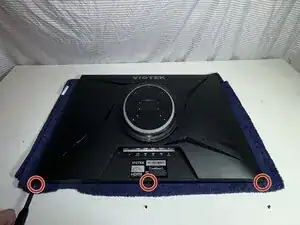

Используйте крестовую отвёртку #1, чтобы вынуть три винта 8.5 мм со стороны, где панель повреждена.
Организуйте эти винты, чтобы не потерять их.
Шаг 4

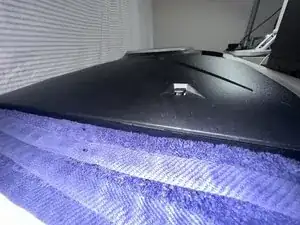

Используйте инструмент для вскрытия, чтобы освободить защёлки по краю задней панели, начиная с повреждённого края.
Не применяйте силу. Если Вы чувствуете сопротивление, проверьте, что все винты, фиксирующие заднюю панель, удалены. Избегайте трещин и повреждений других частей панели.
Шаг 5

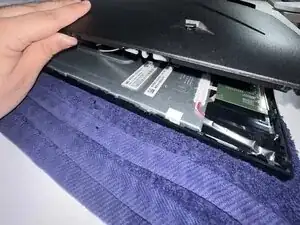

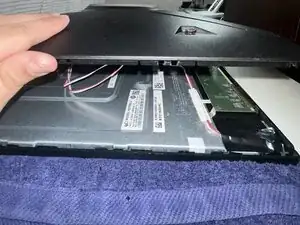

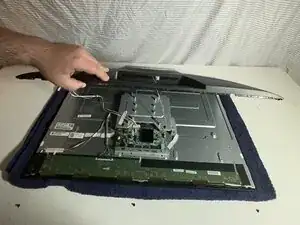

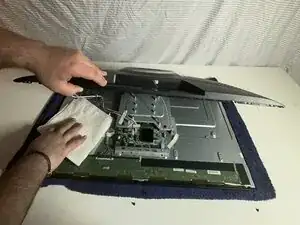

Поднимите панель медленно и проверьте наличие коротких внутренних кабелей, которые могут натянуться.
Будьте осторожны, чтобы не порвать кабели при подъёме панели.
Очистите от пыли или мусора внутреннее пространство монитора.
Шаг 6

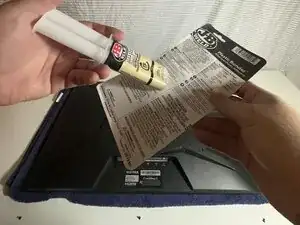

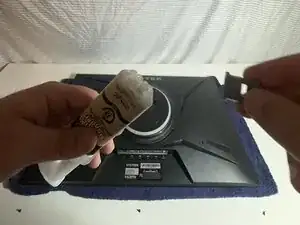

Следуйте инструкциям на упаковке, чтобы подготовить эпоксидный клей.
Не допускайте попадания эпоксидного клея на кожу. В случае контакта немедленно помойте руки.
Шаг 7
Следуйте инструкциям по подготовке конкретного эпоксидного клея, который Вы используете.
Выдавите небольшое количество на плоскую одноразовую поверхность, например на внутреннюю сторону упаковки.
Смешайте прилагаемой палочкой или одноразовой палочкой.
Всегда надевайте перчатки или избегайте контакта с кожей.
Шаг 8

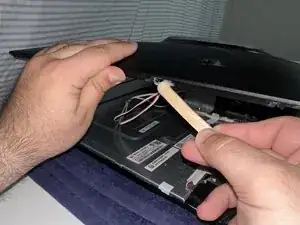

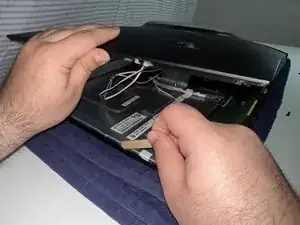

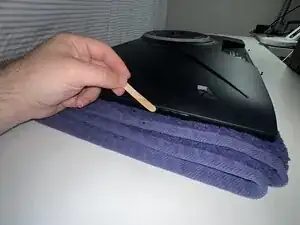

Аккуратно нанесите эпоксидный клей на сломанную защёлку.
В этом примере защёлка была полностью отломана в точке крепления, поэтому эпоксидный клей использовали для наращивания нового опорного участка на оставшейся части.
Если Вы восстановили защёлку с помощью эпоксидного клея, подождите не менее 15 минут, чтобы он затвердел перед закрытием монитора.
Избегайте избыточного нанесения эпоксидного клея и прямого контакта с руками.
Шаг 9

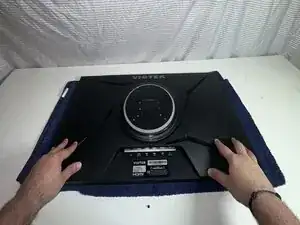

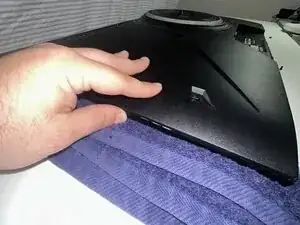

Плотно прижмите панель вниз.
Удалите излишки эпоксидного клея, чтобы сохранить аккуратность.
Шаг 10

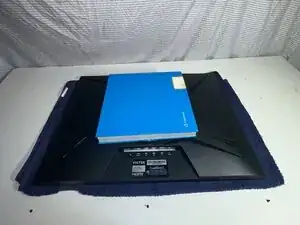

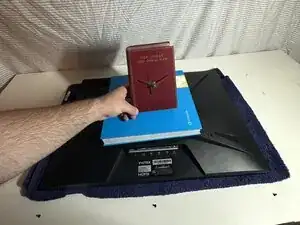

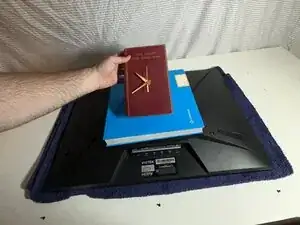

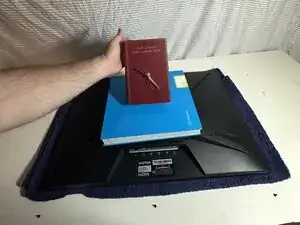

После выравнивания поместите на монитор умеренно тяжёлый предмет, чтобы обеспечить давление на панель.
Используйте что-то плоское и достаточно тяжёлое, чтобы равномерно удерживать панель.
Шаг 11
Установите таймер на 15 минут, чтобы дать эпоксидному клею затвердеть. Если планируете шлифовать, подождите полные 30 минут перед началом.
Всегда следуйте указаниям на упаковке эпоксидного клея.
Шаг 12

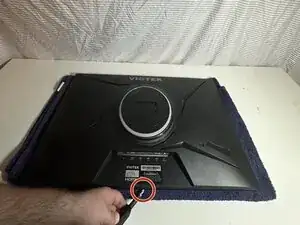

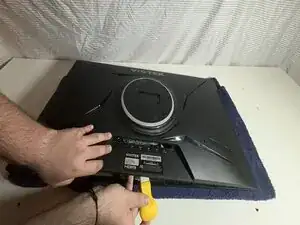

После затвердевания эпоксидного клея используйте крестовую отвёртку #1, чтобы вернуть винты 8.5 мм на место.
Замените винты подставки 24.5 мм крестовой отвёрткой #1.
Подключите кабели обратно в нижней части монитора.
Заключение
Для сборки устройства в обратном порядке выполните перечисленные инструкции в обратной последовательности. Сдавайте электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
