Замена материнской платы DYMO LabelWriter 450
Это руководство о том, как заменить материнскую плату в DYMO LabelWriter 450.
Шаг 1
Убедитесь, что устройство отключено. Затем переверните устройство так, чтобы этикетка была читаема.
Сначала удалите два винта по 15,7 мм на верхней части устройства, а затем два винта по 26,5 мм на нижней части (они находятся в меньших и больших отверстиях соответственно) с помощью отвертки крестовой #1.
Вам понадобится лопатка, чтобы правильно расположить нижние винты для их удаления.
Шаг 2

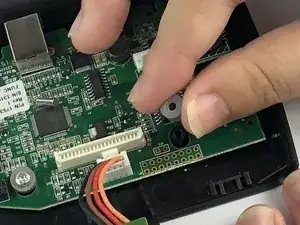

После того как задняя панель будет откручена, вы увидите компоненты, подключенные к материнской плате, сверху устройства. У вас будет всего 2-5 см пространства, чтобы отключить компоненты от материнской платы.
Необходимо отключить четыре компонента: разъем кабеля питания, два маленьких разъема ленточного кабеля и один большой разъем ленточного кабеля. Порядок не имеет значения.
В этом устройстве находится лезвие в передней панели. Будьте осторожны и не прикасайтесь к лезвию во время работы с устройством.
Шаг 3

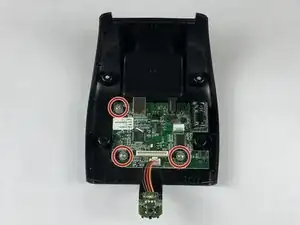

Открутите три винта по 9,8 мм от материнской платы, затем извлеките серые проставки, находящиеся между винтами и материнской платой.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
