Замена конденсаторов Acer AL1716
Когда настольные мониторы перестают работать, причиной могут быть вздутые конденсаторы на печатной плате. Вместо того чтобы выбрасывать монитор, часто проще и дешевле заменить конденсатор самостоятельно. Стоимость монитора может составлять от 50 до 500 долларов, в то время как конденсаторы обычно стоят менее 1 доллара. Следует отметить, что конденсаторы — это электрические компоненты, которые хранят заряд, поэтому рекомендуется выполнять этот ремонт только после того, как устройство было отключено от любого источника питания не менее чем на 24 часа. В качестве дополнительной предосторожности ознакомьтесь с руководством по безопасному разряду конденсаторов перед разборкой. Для работы потребуется ровная поверхность и умеренное усилие.
Шаг 1
Убедитесь, что монитор отключен от любого источника питания не менее чем на 24 часа.

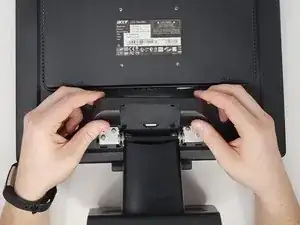

Сожмите, как показано, и тяните к корпусу, чтобы снять крышку с подставки. Это потребует значительных усилий.

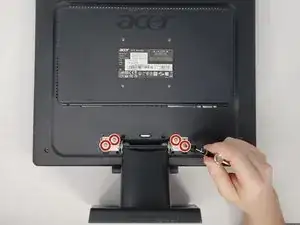

Уберите четыре винта Philips #0 размером 0.7 мм, соединяющих подставку с монитором.
Шаг 2
Удалите четыре винта Philips #0 размером 0.7 мм, соединяющих заднюю панель с монитором.
Удалите один винт Philips #0 размером 0.85 мм из указанного места.
Вставьте пластиковый инструмент для открытия в трещину вдоль боков, верхней и нижней части монитора.
Подденьте монитор, проводя пластиковым инструментом вдоль трещины.
Снимите заднюю панель с монитора, как показано.
Шаг 3

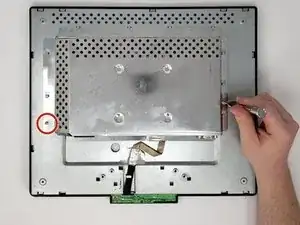

Удалите два винта Philips #0 размером 0.7 мм по бокам крышки центральной материнской платы.

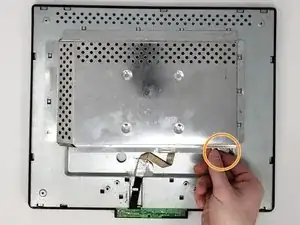

Удалите вручную два шестигранных винта, крепящих вход цифрового визуального интерфейса (DVI).
Разъем DVI обычно представляет собой синий или черный разъем с двумя встроенными креплениями с обеих сторон. Он закреплен за счет затяжки двух боковых винтов.

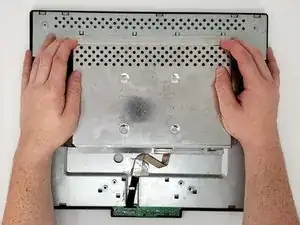

Толкните крышку центральной материнской платы к корпусу, чтобы удалить ее.
Шаг 4
Внимание: На печатной плате находятся конденсаторы (они выглядят как цилиндры), которые могут вас поразить, если разрядятся. Будьте осторожны, чтобы не касаться их во время работы. Если возможно, используйте пробник разряда конденсаторов, чтобы безопасно избавиться от опасного заряда.

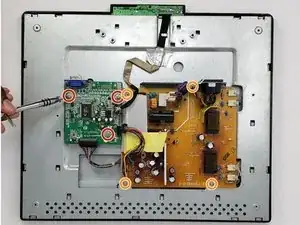

Удалите три винта Philips #0 размером 0.7 мм, соединяющих материнскую плату с монитором.
Удалите четыре винта Philips #0 размером 0.7 мм.
Используйте лопатку или пластиковый инструмент для открытия, чтобы отключить два красных и два синих разъема, вставив инструмент в трещину и поднимая разъем.
Убедитесь, что ваш подъемный инструмент безопасен для работы с ЭСД.
Шаг 5

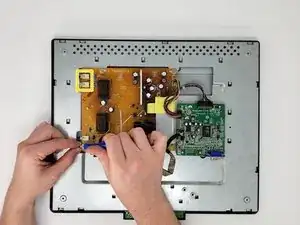

Используя два пальца, отключите вход питания от корпуса, нажав к корпусу через отверстие.
Удалите оставшиеся соединения, удерживая материнскую плату и поднимая соединения вверх.
Для удаления соединений потребуется умеренное усилие.
Шаг 6

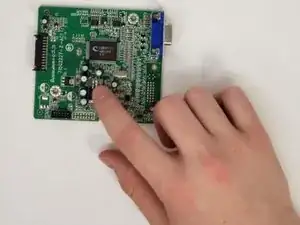

Проверьте верхнюю часть каждого конденсатора, чтобы оценить их состояние.
Сложная крышка указывает на вздутый конденсатор, который необходимо заменить.
Замените необходимые конденсаторы, выпаивая старый и впаивая новый.
Смотрите это руководство по пайке для Как правильно паять и выпаивать соединения.
Заключение
Чтобы собрать ваше устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
