Замена кнопки извлечения на DYMO LabelWriter 450
Это руководство по замене кнопки извлечения на DYMO LabelWriter 450.
Шаг 1
Убедитесь, что устройство отключено от сети. Затем переверните устройство так, чтобы этикетка была читаема.
Сначала удалите два винта по 15,7 мм на верхней части устройства, а затем два винта по 26,5 мм на нижней части (они находятся в меньших и больших отверстиях соответственно), используя отвертку Phillips #1.
Вам понадобится лопатка, чтобы ориентировать нижние винты для их удаления.
Шаг 2
После того как задняя панель была откручена, вы увидите компоненты верхней части устройства, подключенные к материнской плате. У вас будет всего 2-5 см пространства, чтобы отключить компоненты от материнской платы.
Есть четыре компонента, которые нужно отключить: разъем электрического кабеля, два разъема плоских кабелей без проблем и один большой разъем плоского кабеля без проблем. Порядок не важен.
В этом устройстве есть лезвие, расположенное внутри передней панели. Будьте осторожны и не трогайте лезвие при работе с устройством.
Шаг 3

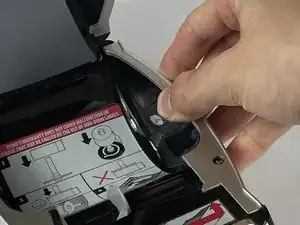

Поверните устройство вертикально и поднимите крышку. Осторожно снимите боковую панель, на которой расположена кнопка извлечения, пока панель не освободится.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
