Замена конденсаторов Dell 1905FP

Для изготовления приспособления для разрядки конденсатора сначала соберите необходимые материалы. К ним относятся:

Два отрезка провода. Минимальные требования к проводу — 12AWG, номинал 600 В для больших электролитических конденсаторов, используемых в блоках питания, схемах пуска электродвигателей и схемах вспышек камер.

Резистор, рассчитанный на рассеивание количества тепловой энергии, возникающей при разрядке конденсатора. Минимальные требования к резистору: 2 кОм 5 Вт для небольших конденсаторов, 20 кОм 5 Вт для больших электролитических конденсаторов, используемых в блоках питания, схемах пуска электродвигателей и схемах вспышек камер.

Термоусадочная трубка

Начните процедуру с зачистки одного конца каждого куска провода.

Чтобы обеспечить прочное паяное соединение, снимите как минимум 0,25" (примерно 6 мм) изоляции с провода.

Далее обрежьте оба выводa резистора так, чтобы их длина соответствовала длине снятой изоляции на проводах в предыдущем шаге.

Соедините вывод резистора с оголённым концом провода, скрутив их вместе.

Используемый нами провод достаточно толстый, поэтому мы вставили вывод резистора в центр проводящего пучка и плотно скрутили провод вокруг него.

Припаяйте провод к резистору.

Важно, чтобы припой хорошо пропитал провод и создал прочную связь между двумя деталями.

Наденьте участок термоусадочной трубки на провод, полностью закрыв паяное соединение и любые оголённые провода.

Используйте строительный фен или зажигалку, чтобы усадить трубку над соединением, убедившись, что она закрывает все оголённые участки.

Повторите описанную выше процедуру для другой стороны резистора.

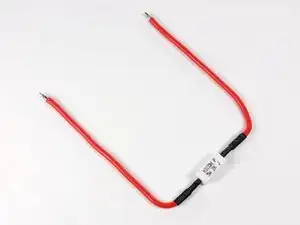

Для завершения изготовления инструмента для разрядки зачистите концы проводов.

Для разрядки в небольших точках может быть полезно заострить оголённые концы проводов и припаять их, чтобы сохранить форму. Альтернативно, к проводам можно припаяльными щупами от мультиметра, чтобы получить более точный инструмент для разрядки.

Для больших электролитических конденсаторов, используемых в блоках питания, схемах пуска электродвигателей и вспышках камер, возможно, вы захотите припаяť один конец к большому зажиму-крокодилу, а другой — к хорошо изолированной отвёртке.

Перед заменой конденсаторов откройте монитор и найдите плату питания. Сначала снимите монитор со стойки.

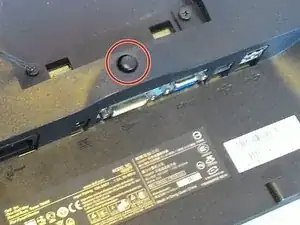

Кнопка для снятия стойки расположена сзади монитора, над портами.

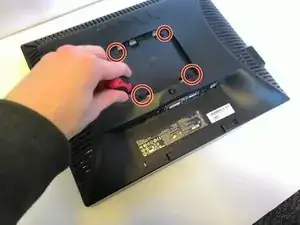

Удалите 4 чёрных винта на задней панели монитора. Это отсоединит экран и корпус от внутренней части корпуса.

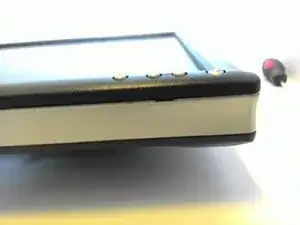

Переверните монитор и найдите два защёлкивающихся слота по краям. Эти слоты находятся под экраном, где крепится лицевая панель.

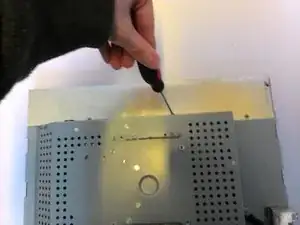

Используйте плоский инструмент (например, шлицевую отвёртку), чтобы отщёлкнуть переднюю рамку. Она закреплена пластиковыми защёлками и снимется при некотором рычаге.

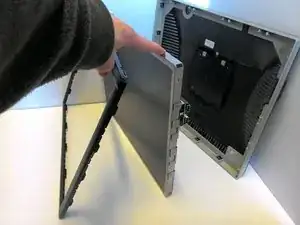

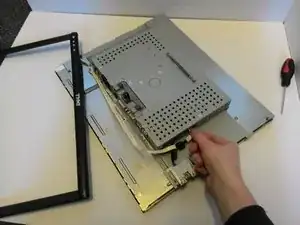

После снятия лицевая панель и монитор всё ещё будут соединены лентовым кабелем. Кабель можно вынуть из разъёма, полностью отделив лицевая панель от монитора.

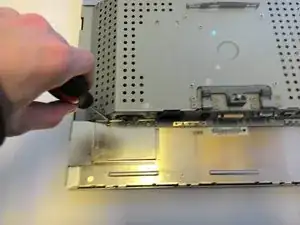

Снимите крышки, защищающие провода. Всего пять винтов удерживают две крышки сверху и снизу.

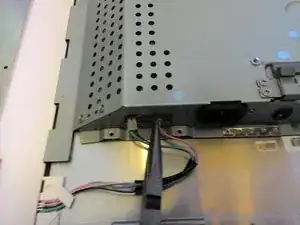

После снятия крышек можно отключить 2 зелёных и 2 розовых провода, соединяющих электронику с экраном. Это лучше делать плоскогубцами с тонкими носами, поскольку нужно одновременно нажимать фиксатор и вытягивать разъём.

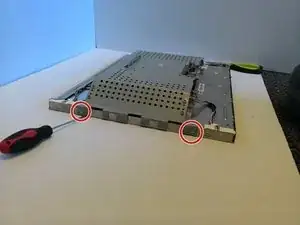

Удалите 4 винта по бокам (по два с каждой стороны), чтобы отсоединить корпус электроники от экрана.

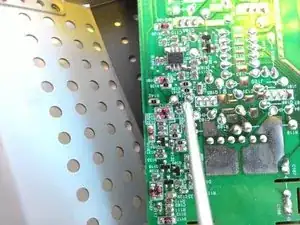

ВНИМАНИЕ! Теперь у нас открыт доступ к конденсаторам. Не прикасайтесь к печатным платам!

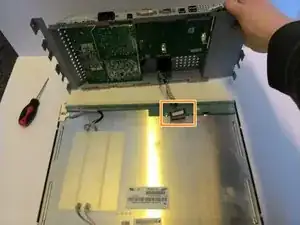

Аккуратно приподнимите корпус от экрана, найдите фиксатор лентового кабеля, разблокируйте его, затем отключите кабель.

Конденсаторы могут разряжать большие токи даже если устройство отключено от сети! Никогда не допускайте прохождения тока через ваше тело. Никогда не прикасайтесь к металлической части инструмента, которым вы разряжаете конденсатор.

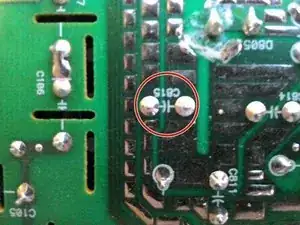

Конденсаторы можно идентифицировать по символу, показанному на изображении.

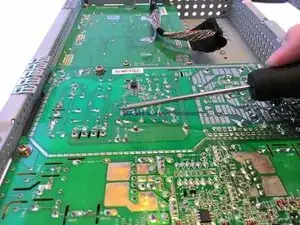

Держа в руках только резиновую рукоятку отвёртки или другого инструмента с резиновым покрытием, соедините металлические выводы каждого конденсатора с металлом инструмента. Это может вызвать искры или хлопки. Убедитесь, что все конденсаторы полностью разряжены перед продолжением!

Альтернативно, используйте инструмент для разрядки конденсаторов, чтобы выполнить разрядку безопасно.

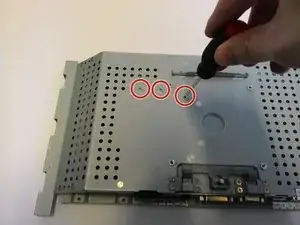

После того как все конденсаторы полностью разряжены, переверните корпус и выкрутите три отмеченных винта с задней стороны.

Переверните корпус на бок и снимите два винта, крепящие плату питания к разъёму питания.

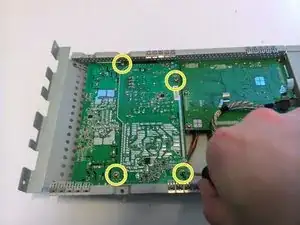

Выверните четыре винта с самой платы питания. Это освобождает плату питания от корпуса.

Теперь можно вынуть и манипулировать печатной платой.

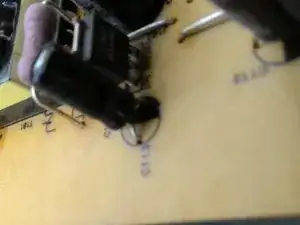

Найдите вздутые конденсаторы. Их вершины будут округлыми вместо плоских или из них может вытекать высохшая оранжевая жидкость. Такие конденсаторы необходимо заменить. Определите их ёмкость и рабочее напряжение и запомните эти параметры.

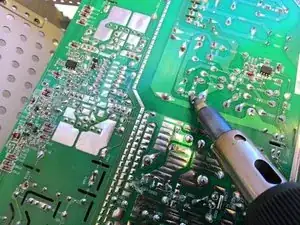

С помощью паяльника и дегальванизационной ленты удалите припой, крепящий вздутые конденсаторы.

Установите новые конденсаторы, убедившись, что отрицательный контакт расположен на правильной стороне, ориентируясь по конденсатору и плате.

Запаяйте новые конденсаторы на плату.
