Замена передней крышки DYMO LabelWriter 450
Это руководство по замене передней крышки на DYMO LabelWriter 450. Передняя крышка включает в себя компоненты, такие как лезвие и кнопку питания.
Шаг 1

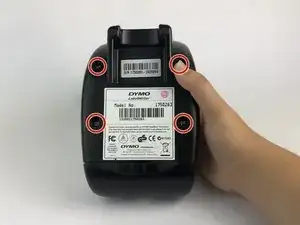

Убедитесь, что устройство отключено от сети. Затем переверните устройство так, чтобы этикетка была читаема.

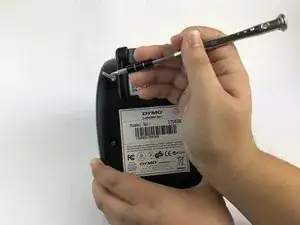

Сначала удалите два винта длиной 15.7 мм на верхней части устройства, а затем два винта длиной 26.5 мм на нижней части (они находятся в меньших и больших отверстиях соответственно) с помощью отвертки Phillips #1.
Вам понадобится лопатка, чтобы расположить нижние винты, чтобы их можно было удалить.
Шаг 2

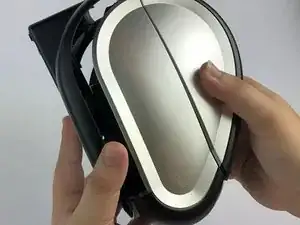

После того как задняя панель будет откручена, вы увидите компоненты, расположенные на верхней части устройства, подключенные к материнской плате. У вас будет только 1-2 дюйма пространства, чтобы отключить компоненты от материнской платы.
Есть четыре компонента для отключения: разъем питания, два маленьких разъема для плоского шлейфа и большой разъем для плоского шлейфа. Порядок не имеет значения.
В этом устройстве имеется лезвие, расположенное внутри передней панели. При обращении с устройством будьте осторожны, чтобы не коснуться лезвия.
Шаг 3
После снятия задней панели, поставьте устройство вертикально и откройте крышку.

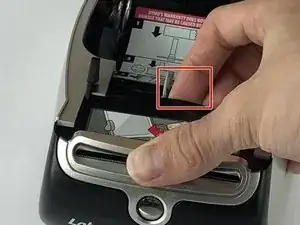

Поместите палец за переднюю крышку, возле светло-серого выступа, и слегка потяните на себя. Вся передняя табличка отскочит.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
