Замена дефектного конденсатора в блоке питания

ВНИМАНИЕ: В мониторе обрабатывается 230В. Поэтому соблюдайте необходимые меры предосторожности. Также необходимо иметь небольшой опыт работы с электроникой и пайкой.

Основное внимание здесь уделяется диагностике неисправностей. Сначала отключите все разъемы, а затем отвинтите винты корпуса.

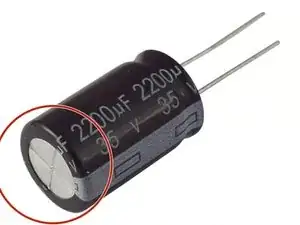

Теперь проверьте, "взорвался" ли электролитический конденсатор. Большинство электролитических конденсаторов имеют выемку на верхней части и вогнутую поверхность. Если эта поверхность изгибается вверх, то электролитический конденсатор неисправен.

Если верхняя часть разорвана или жидкость вытекла из нижней части электролитического конденсатора, он поврежден.

Жидкость также может повредить печатную плату. В этом случае плату следует очистить изопропанолом, а все поврежденные дорожки необходимо восстановить перед установкой нового электролитического конденсатора.

Теперь снимите печатную плату. Для этого отвинтите все соединения и сняйте соответствующие винты.

Далее необходимо выпаять дефектный электролитический конденсатор (выпаивающая помпа или проволока помогут).

Теперь замените дефектный электролитический конденсатор. Новый электролитический конденсатор должен иметь ту же емкость и напряжение. Провода подключения и высота также должны быть одинаковыми.

Теперь установите печатную плату обратно и выполните все соединения снова.

Затем прикрутите крышку обратно.
