Замена узла кнопки питания DYMO LabelWriter 450
В этом руководстве описывается, как заменить узел кнопки питания на DYMO LabelWriter 450.
Шаг 1
Убедитесь, что устройство отключено. Затем переверните устройство так, чтобы этикетка была читаема.
Сначала удалите два винта длиной 15,7 мм на верхней стороне устройства, затем два винта длиной 26,5 мм на нижней стороне (они находятся в меньших и больших отверстиях соответственно) с помощью отвертки Phillips #1.
Вам потребуется лопатка, чтобы правильно расположить нижние винты для их удаления.
Шаг 2
После того как задняя панель будет откручена, вы увидите компоненты с верхней стороны устройства, подключенные к материнской плате. У вас будет всего 2-5 см свободного пространства, чтобы отключить компоненты от материнской платы.
Существует четыре компонента, которые нужно отключить: разъем питания, два небольших разъема ленточного кабеля и большой разъем ленточного кабеля. Порядок не имеет значения.
В этом устройстве есть лезвие, расположенное внутри передней панели. Будьте осторожны и не прикасайтесь к лезвию при работе с устройством.
Шаг 3

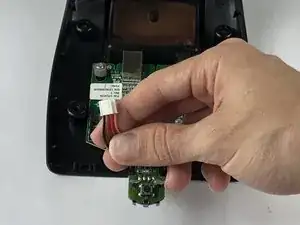

На материнской плате отключите кабель питания, идущий от узла кнопки питания.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
