Как установить печатную плату Raptor Hotend на DDX
Шаг 1

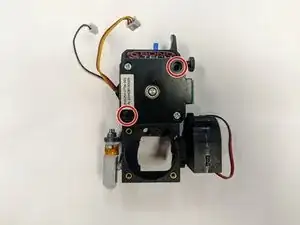

Удалите 2 винта с крестообразной головкой
Шаг 2

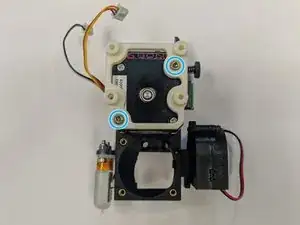

Установите печатную плату с помощью 2 прилагаемых винтов M3x25 с шестигранной головкой
Шаг 3
Закрепите плату с помощью 4 саморезов #4
Шаг 4

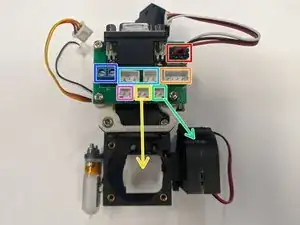

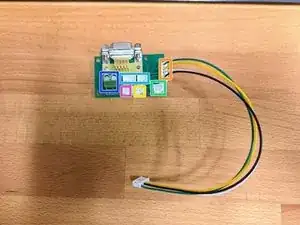

На картинке 1 показан Raptor 2. На картинке 2 показан Raptor 1
Датчик нити Заметьте, Raptor 1 не имеет датчика нити
Мотор экструдерa
Соединения BL Touch 3 и 2 пина
Картридж обогрева Hotend
Термистор
Вентилятор радиатора Hotend 4010
Вентилятор охлаждения детали
Заключение
Теперь вы можете установить ваш Hotend, а затем прикрепить всю сборку к площадке X-каретки.
Перевод руководства с ifixit.com
