Замена термопасты / термопрокладок для Nvidia RTX 2070 Super Founders Edition

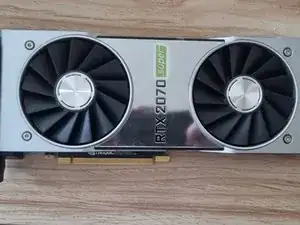

На этой стороне карты нет винтов. Переверните карту для следующего шага.

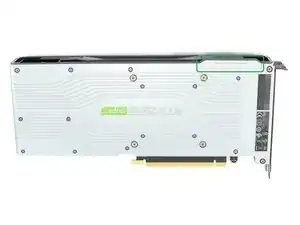

Удалите 14 маленьких винтов, помеченных синим, с помощью отвертки/битой Phillips 0 и удалите два винта, помеченных бордовым, с помощью отвертки/битой Phillips 1. Затем снимите крышку NV-Link, помеченную зеленым, сдвинув её вверх.

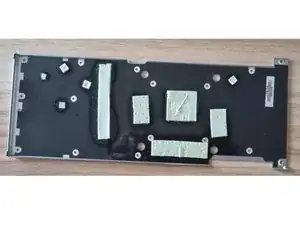

После снятия крышки проверьте её на наличие поврежденных термопрокладок и при необходимости замените их на прокладки того же размера и толщины.

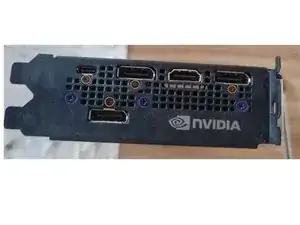

Удалите 4 маленьких винта, помеченных красным, которые крепят щиток IO к каждому порту, затем удалите 3 винта, помеченных синим, которые крепят щиток IO к ПЛК. Для этих винтов подойдет отвертка Philips 1.

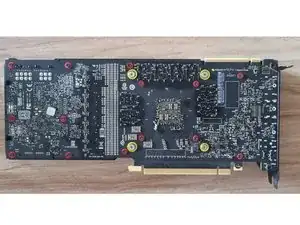

Удалите 14 шестигранных болтов, помеченных красным, с помощью отвертки/биты Hex 4.0 мм, а затем удалите 4 основных винта с помощью отвертки/биты Phillips 1. После того как все шестигранные болты и винты будут удалены, осторожно подденьте радиатор и печатную плату, стараясь не полностью разделить их, так как под радиатором подключен кабель для вентиляторов/светодиодов.

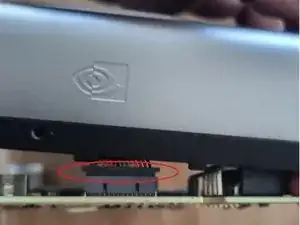

Кабель для вентиляторов/светодиодов необходимо отключить перед снятием радиатора.

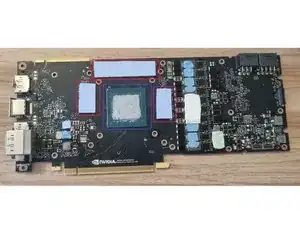

После того как печатная плата будет отделена от радиатора, проверьте, нужны ли замены термопрокладки (помеченные красным) (они очень тонкие), и удалите термопасту (помеченную синим) с помощью изопропилового спирта. Используйте качественную термопасту, нанося её на всю блестящую часть SOC.
