Замена вентилятора GPU Asus GTX 750
Шаги в этом руководстве предназначены для помощи домашнему мастеру при замене вентилятора графической карты ASUS GTX 750. В руководстве указаны некоторые оговорки, зависящие от конкретного ремонта или ситуации. С учётом этого примите во внимание, что рекомендации в этом руководстве применимы к нескольким проблемам, которые могут возникнуть с вентилятором GPU, включая сломанные лопасти вентилятора и неработающий блок вентилятора, прикреплённый к видеокарте. Для выполнения этого ремонта не требуются специальные навыки или инструменты, кроме крестовой отвёртки Phillips #00, указанной на этой странице.
Шаг 1
Перед началом ремонта убедитесь, что рабочее место очищено от лишних предметов и чистое.
Мелкие части устройства могут быть утеряны или перемещены, если рабочее место не очищено.

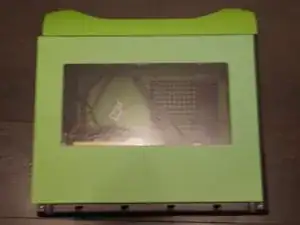

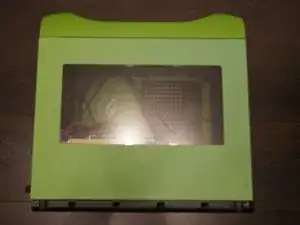

Ориентируйте корпус так, чтобы кнопка питания совпадала с правым углом устройства.
Далее оттолкните выступ верхней панели от корпуса.

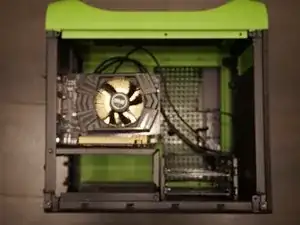

Затем сдвиньте корпус в сторону и откройте внутреннюю часть изделия.
Продолжите этот процесс, чтобы снять боковую панель, которая раньше была обращена к вам.
Шаг 2

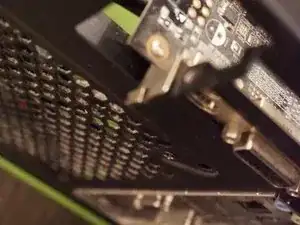

Далее отключите кабель GPU большим и указательным пальцами. Это частично отсоединит вентилятор от материнской платы.
Если вы работаете с любой моделью этого устройства, отличной от ASUS GTX 750, тяните кабель от материнской платы. В противном случае это замечание можно не учитывать.

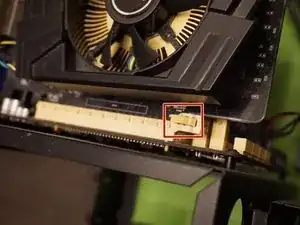

На слоте PCIe видеокарты имеется фиксатор. Аккуратно и осторожно нажмите на этот фиксатор.
После нажатия раздастся щелчок, который укажет на корректное и полное отсоединение от материнской платы.
Будьте осторожны и не касайтесь материнской платы голыми руками, так как это может вызвать короткое замыкание в системе.
Шаг 3
Наконец, при обнажённом блоке GPU отключите 4-контактный кабель питания и управления скоростью вентилятора от платы.
При необходимости обратитесь к фотографиям слева.
Шаг 4

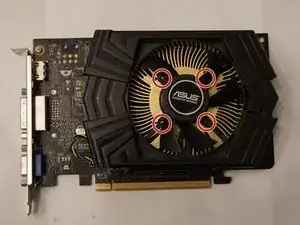

Удалите четыре наименьших винта, которые удерживают кожух вентилятора на месте.
Сделайте это с помощью крестовой отвёртки (Phillips #00) между лопастями вентилятора и соответствующей опорной скобой.
Шаг 5

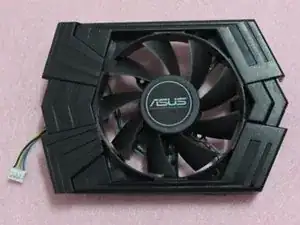

Найдите два зажима по обеим сторонам кожуха вентилятора.
При необходимости обратитесь к фотографиям слева.
Затем немного оттяните зажимы в сторону и освободите кожух вентилятора от радиатора.

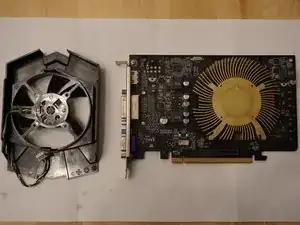

Наконец, потяните кожух вентилятора вертикально, чтобы снять его с устройства и получить свободный доступ для осмотра и ремонта.
Шаг 6
На этом этапе вы можете выполнить обратную процедуру разборки, чтобы собрать кожух вентилятора и установить его обратно в устройство.
Заключение
Для повторной сборки этого устройства следуйте приведённым инструкциям в обратном порядке.
Перевод руководства с ifixit.com
