Как создать и установить консольный кабель Cisco EX90

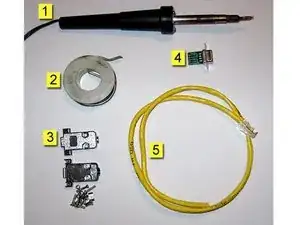

Соберите необходимые инструменты

1--Паяльник

2--Припой

3--Корпус DB9. Этот используется здесь.

4--Конвертер RS232 в TTL/CMOS. Используется конвертер, продающийся на alldav.com. Cisco не рекомендует и не поддерживает Alldav в частности.

5--Кабель с разъемом RJ45 на одном конце. Любой тип кабеля с разъемом 8P8C (RJ45) может быть использован, при условии, что контакты 1, 2, 7 и 8 соединены. Здесь используется стандартный кабель RJ45.

Вам также понадобятся кусачки для проводов и, возможно, отвертка (в зависимости от используемого вами корпуса DB9).

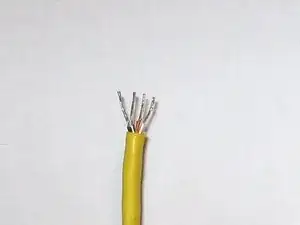

Подготовьте кабель. Снимите изоляцию с проводов, соответствующих контактам 1, 2, 7 и 8.

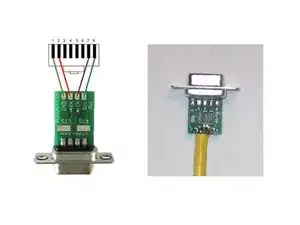

Подключите конвертер RS232 в TTL/CMOS. Подключите конвертер RS232 в TTL/CMOS к кабелю и припаяйте соединения. Примечание: Цвета, используемые в схеме подключения, не соответствуют цвету фактических проводов.

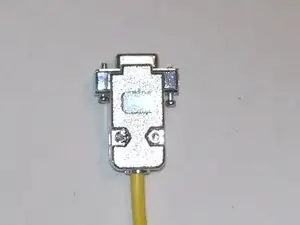

Установите корпус. Консоль EX90 завершена. Последующие шаги будут описывать, как установить консольное соединение.

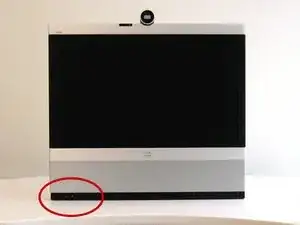

Создайте консольное соединение. Найдите консольный порт. Консольный порт EX90 — это соединение 8P8C (RJ45), расположенное в нижнем левом углу устройства.

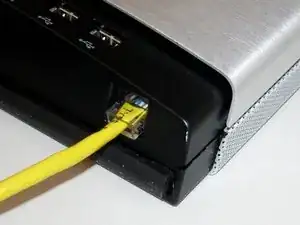

Подключитесь к консольному порту. Вставьте конец 8P8C (RJ45) в консольный порт. Вам, возможно, нужно будет наклонить устройство вперед, чтобы подключить кабель. Делать это в одиночку может быть немного неудобно. Если есть возможность, попросите кого-то помочь. В крайнем случае, положите устройство на бок. Убедитесь, что под устройством что-то мягкое (например, полотенце).

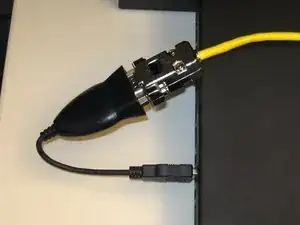

Подключите DB9 к USB последовательному адаптеру и подключите к ноутбуку/ПК.
