Замена кулера процессора Intel NUC11TNKi5

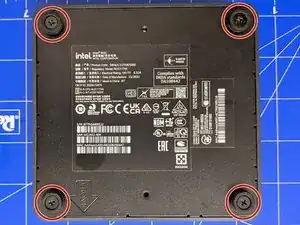

Отвинтите 4 винта, расположенные в углах задней панели.

Снимите заднюю панель.

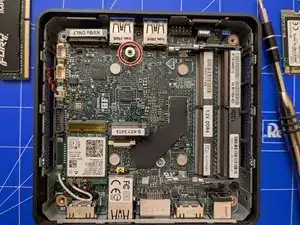

Отвинтите винт, удерживающий модуль NVMe.

Снимите модуль NVMe, чтобы получить доступ к модулю Wi‑Fi.

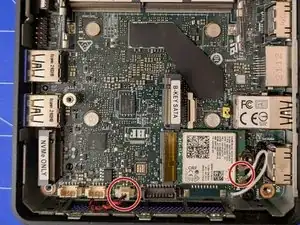

Отключите антенные проводки Wi‑Fi. Поднимите их аккуратно.

Отключите разъём батареи RTC/CMOS. Учтите, что настройки BIOS будут немедленно стерты и их нужно будет восстановить вручную после включения NUC.

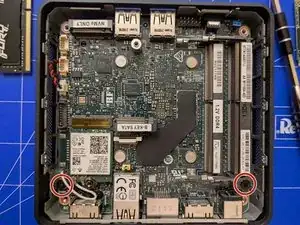

Отвинтите 2 винта платы.

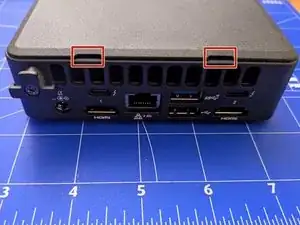

Вставьте лопаточку в область открытия верхней крышки, приподнимите верхнюю крышку и снимите её.

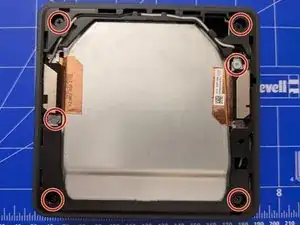

Отвинтите 6 винтов сверху.

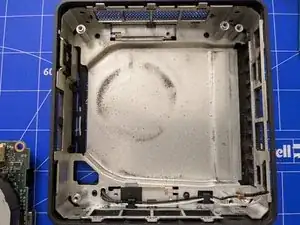

Теперь материнская плата может быть извлечена путём оттягивания фиксатора винта B‑Key SATA.

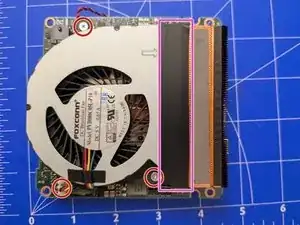

Отвинтите 2 винта, удерживающие вентилятор.

Отключите провода от материнской платы.

Снимите вентилятор.

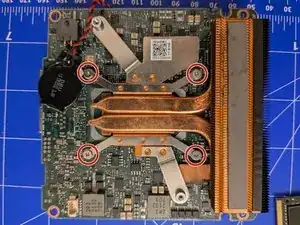

Отвинтите 4 винта, удерживающие пассивный блок радиатора.

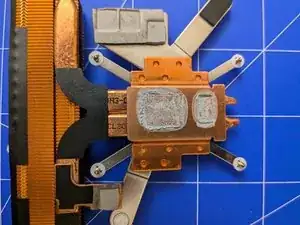

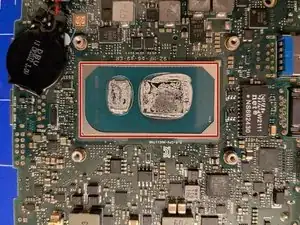

Снимите пассивный блок. Учтите, что под ним находится термопаста.

Нанесите изопропиловый спирт (не менее 90% чистоты) на ватные палочки.

Удалите старую термопасту с кристаллов с помощью ватных палочек. Повторяйте очистку, пока вся паста не будет удалена.

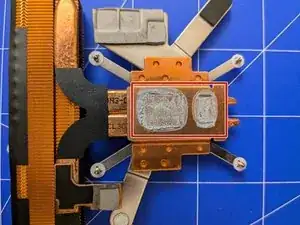

Удалите старую термопасту с пассивного блока с помощью ватных палочек. Повторяйте очистку, пока вся паста не будет удалена.

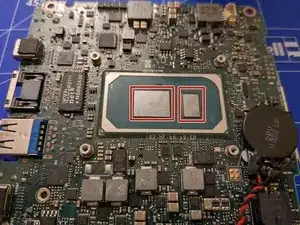

Нанесите новую термопасту на отмеченные кристаллы. Используйте небольшое количество пасты и распределите его плотной бумагой. Не наносите термопасту на пассивный блок.

Аккуратно верните пассивный блок на место.

Закрутите 4 винта.

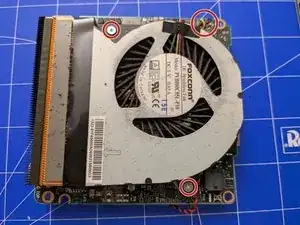

Установите вентилятор на место.

Закрутите 2 винта.

Подключите провода вентилятора к материнской плате.

Наклейте электрическую изоленту на вентилятор, чтобы он был надежно закреплён как на вентиляторе, так и на пассивном блоке.

Для сборки NUC выполните шаги разборки в обратном порядке.

При первом включении NUC настройки BIOS и время сброшены, так как батарея была отключена. Поэтому войдите в BIOS и сохраните необходимые настройки. Не забудьте проверить скорость вентилятора и её параметры!
