Замена основной платы и USB-кабеля Ezonics EZ-307

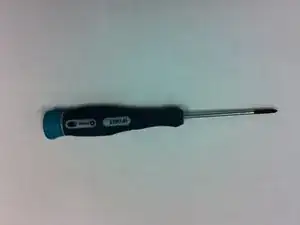

Отвертка Phillips, размер 0

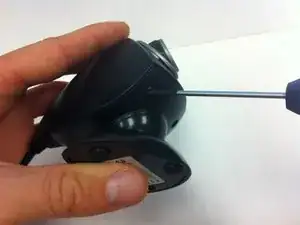

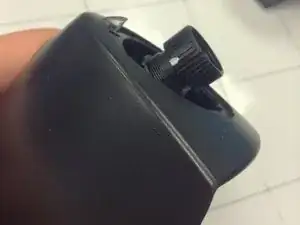

Используя крестовую отвертку, выкрутите все 3 винта с нижней стороны головки камеры.

Осторожно оттяните основание и отложите его в сторону.

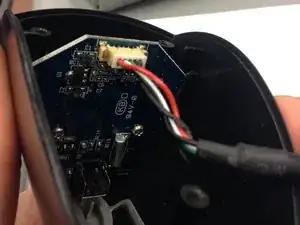

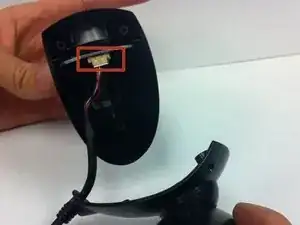

Будьте осторожны, чтобы не вытащить разъём USB-кабеля при снятии основания

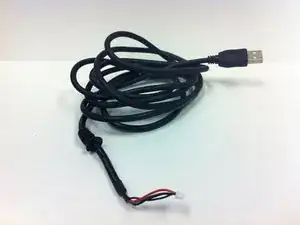

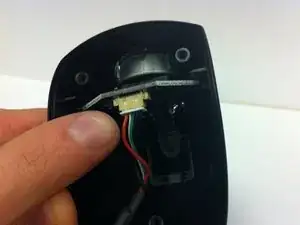

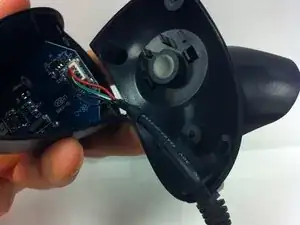

Осторожно снимите белый разъём с красным, зелёным, белым и чёрным проводами пальцами. Этот разъём — конец USB-кабеля.

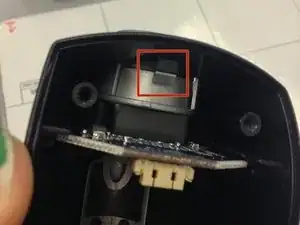

Нажмите защёлку внутри корпуса, чтобы освободить серебристое кольцо.

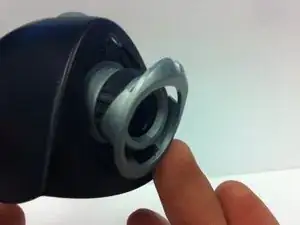

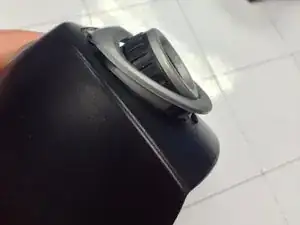

Осторожно снимите верхнее (серебристое) кольцо корпуса объектива пальцами.

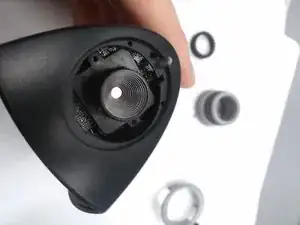

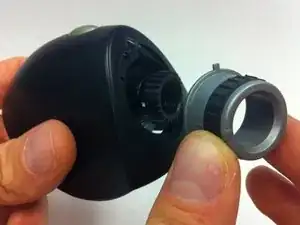

Осторожно снимите внутренний корпус объектива (серебристый с чёрным кольцом).

Будьте внимательны, чтобы не сломать маленький выступ вверху, который фиксирует внутренний корпус.

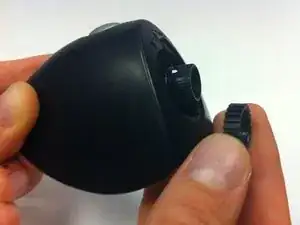

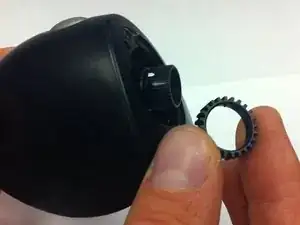

Снимите маленькое чёрное рифлёное внутреннее кольцо вокруг объектива пальцами.

Отвинтите объектив против часовой стрелки пальцами.

Поверните полый внешний корпус так, чтобы увидеть его внутренность.

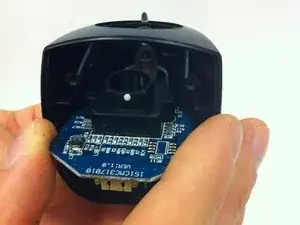

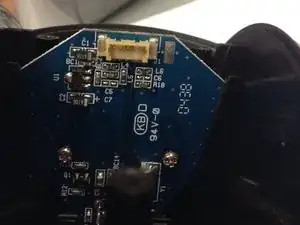

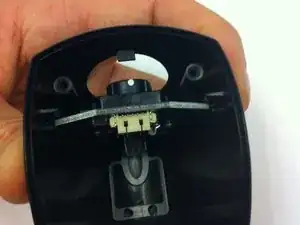

Осторожно извлеките основную плату пальцами.

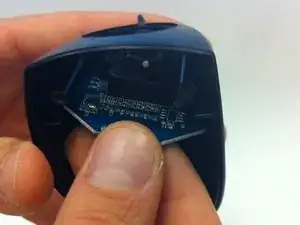

Вставьте новую плату в внешний корпус. Убедитесь, что она прочно размещена между направляющими по обеим сторонам.

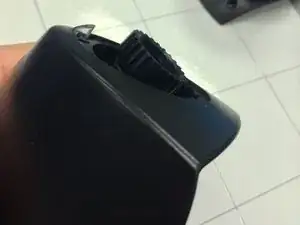

Закрутите элемент объектива по часовой стрелке, затем вставьте чёрное кольцо вокруг объектива.

Совместите вырез на внутреннем корпусе объектива (серебристый с чёрным кольцом) с вырезом на корпусе камеры. Осторожно вставьте его на место, не сломав вырез.

Вставьте серебристое кольцо. Вы должны услышать щелчок при фиксации.

Держите камеру в одной руке полой стороной вверх.

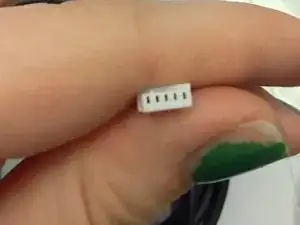

Держите USB-кабель в другой руке, чтобы четыре маленьких отверстия были направлены вверх.

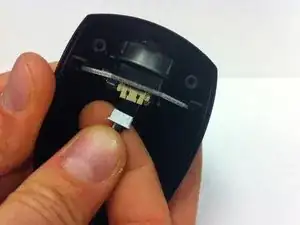

Подключите USB-кабель к порту.

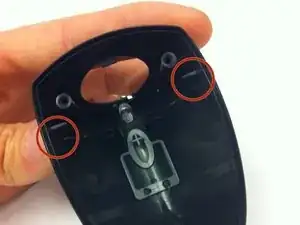

Уложите кабель USB в выемку у основания корпуса камеры.

Установите нижнюю часть обратно на верхнюю часть камеры.

Совместите основание камеры с отверстиями для винтов.

С помощью крестовой отвертки вверните три винта обратно на место.
