Замена сопла Canon PIXMA iP3600

Если ваши напечатанные документы или изображения искажаются из-за неисправного сопла, используйте это руководство для его замены.

Шаг 1

Нажмите кнопку питания, чтобы включить принтер.

Опустите крышку переднего лотка.

Поднимите крышку принтера.

Позвольте ремню с картриджами настроиться и центрироваться, чтобы картриджи были видны.

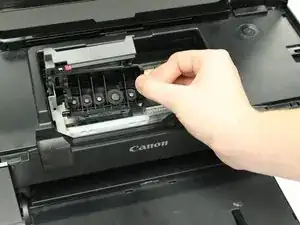

Нажмите на белый зажим, чтобы освободить картридж из сопла.

Поднимите картридж из сопла.

Повторите этот процесс для остальных картриджей.

Вы успешно удалили все картриджи.

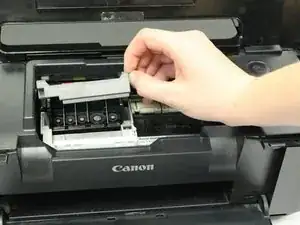

После удаления всех картриджей поднимите рычаг блокировки сопла.

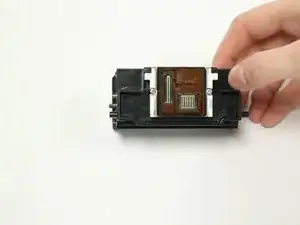

Поднимите и извлеките черную деталь, которая ранее удерживала картриджи. Это и есть сопло.

Вы успешно удалили свое сопло.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
