Замена электрического порта Quad Dock Pro dreamGEAR
Это место, откуда питание поступает в устройство. Узнайте, как его заменить. Будьте осторожны при пайке!
Шаг 1
Удалите резиновые подушки на дне устройства с помощью пластикового инструмента для открывания.
Шаг 2
Удалите шесть винтов PH0 размером 2 мм на дне устройства.
Четыре из этих винтов расположены под подушками.
Шаг 3
Осторожно снимите дно устройства.
Шаг 4
Удалите четыре винта J1 размером 1.8 мм.
Удалите два винта PH0 размером 2 мм.
Шаг 5
Осторожно поднимите материнскую плату.
Поднимайте материнскую плату вертикально, иначе вы рискуете повредить порты мини-USB.
Шаг 6
Используйте пластиковый инструмент для открывания или подобный инструмент, чтобы осторожно вытащить шлейф питания из порта.
Шаг 7

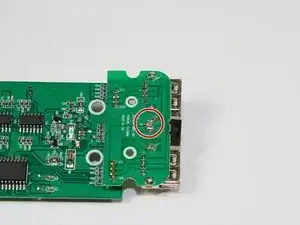

Найдите три точки пайки для электрического порта.

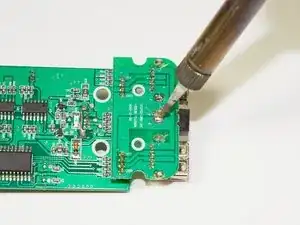

Отпаивайте точки соединения, следуя инструкциям, прилагаемым к вашему набору для пайки, по мере удаления порта.
ПРОИЗОШЛА ПОЖАРНАЯ ОПАСНОСТЬ! ОПАСНОСТЬ ОЖОГА! Соблюдайте все меры предосторожности, указанные в вашем наборе для пайки.
Полезно использовать нейлоновую или металлическую лопатку или пинцет для удаления этого компонента, так как его части очень горячие.
Вы можете ознакомиться с руководством iFixit по пайке здесь.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
