Замена светодиодов Quad Dock Pro
Хотя светодиоды не должны мешать функционированию Quad Dock, приятно видеть, как они работают. Узнайте, как их заменить.

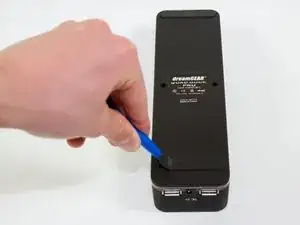

Шаг 1
Снимите резиновую ножку на нижней части устройства с помощью пластикового инструмента для открытия.
Шаг 2

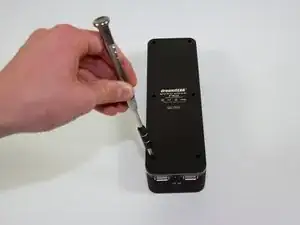

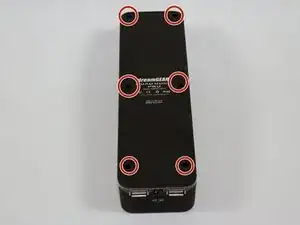

Удалите шесть винтов PH0 размером 2 мм на нижней части устройства.
Четыре из этих винтов находятся под ножками.
Шаг 3

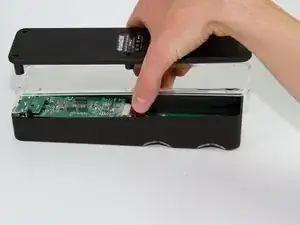

Осторожно снимите нижнюю часть устройства.
Шаг 4

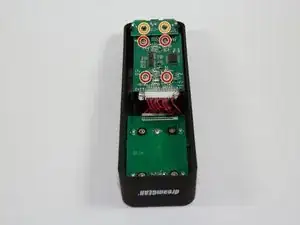

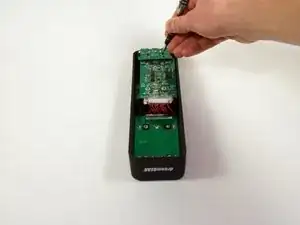

Удалите четыре винта J1 размером 1,8 мм.
Удалите два винта PH0 размером 2 мм.
Шаг 5

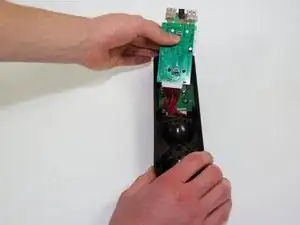

Осторожно поднимите материнскую плату.
Поднимайте материнскую плату строго вверх, иначе существует риск повреждения мини-USB портов зарядки.
Шаг 6

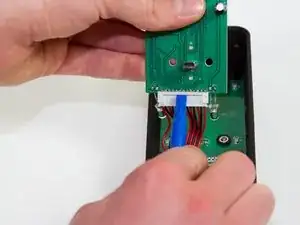

Используйте пластиковый инструмент для открытия или аналогичный инструмент, чтобы осторожно извлечь шнур питания из его разъема.

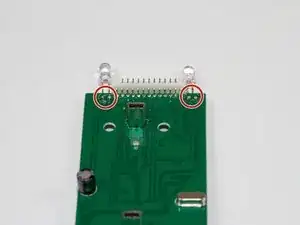

Шаг 7

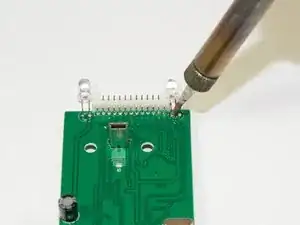

Припаяйте два соединения, следуя инструкциям, прилагаемым к вашему набору для пайки, во время удаления светильника.
ОПАСНОСТЬ ПОЖАРА! ОПАСНОСТЬ ОЖОГА! Соблюдайте все меры предосторожности, прилагаемые к вашему набору для пайки.
Вы можете следовать руководству iFixit по пайке здесь.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
