Замена платы питания dreamGEAR Quad Dock Pro
Плата питания — это плата, которая заряжает контроллеры PS Move. Вот как её заменить.
Шаг 1
Снимите резиновые ножки на дне устройства с помощью пластикового инструмента для открытия.
Шаг 2
Удалите шесть шурупов 2 мм PH0 на дне устройства.
Четыре из этих винтов расположены под резиновыми ножками.
Шаг 3
Осторожно снимите нижнюю часть корпуса устройства.
Шаг 4
Удалите четыре шурупа 1.8 мм J1.
Удалите два шурупа 2 мм PH0.
Шаг 5
Осторожно поднимите материнскую плату.
Поднимайте материнскую плату строго вверх, иначе вы можете повредить мини-USB зарядные разъёмы.
Шаг 6
Используя пластиковый инструмент для открытия или аналогичный, аккуратно выпряните ленточный кабель питания из его разъёма.
Шаг 7

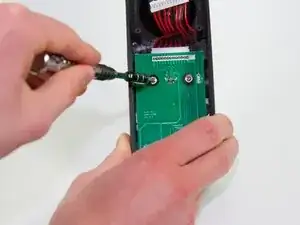

Удалите четыре шурупа 1.8 мм PH0, удерживающие плату.
При снятии этих винтов пластиковые чашки внутри станций PS Move выпадут.
Шаг 8
Поднимите плату.
Поднимайте плату строго вверх, иначе вы рискуете повредить зарядные разъёмы.
Шаг 9
С помощью пластикового инструмента для открытия или аналогичного аккуратно выпряните ленточный кабель питания из его разъёма.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
