Замена проводки батареи Canon Selphy CP1200

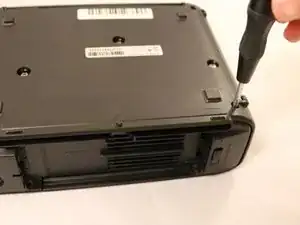

Открутите четыре угловых винта PH000 длиной 6 мм.

Для этого потребуется отвертка с длинным узким жалом.

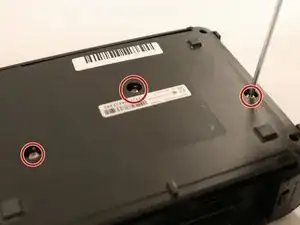

Открутите три винта PH1 длиной 4 мм на дне принтера.

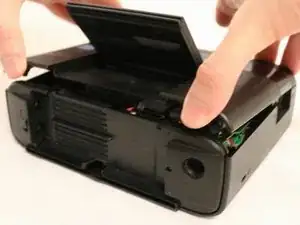

Осторожно приподнимите верхнюю крышку корпуса спереди или сзади.

Может пригодиться пластиковый монтажный инструмент.

Будьте осторожны при подъёме верхней сборки — она в этот момент подключена к плате.

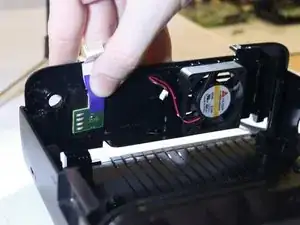

Держа верхнюю сборку приподнятой, отсоедините лентовые кабели, соединяющие ЖК-дисплей и кнопки с платой.

Из-за ограниченного пространства между верхней сборкой и платой могут пригодиться пинцет и аккуратные руки.

Верхняя сборка с ЖК-дисплеем и кнопками теперь будет полностью отсоединена.

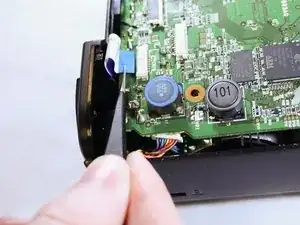

Отсоедините кабель вентилятора от платы.

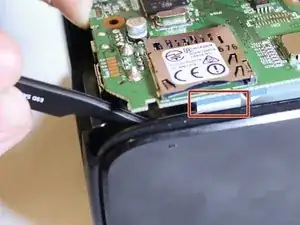

Отсоедините лентовый кабель, идущий к разъёму постоянного тока и выводам батареи.

Может пригодиться пинцет.

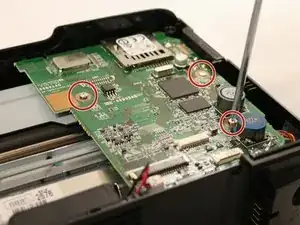

Открутите три винта PH000 длиной 3 мм, крепящие плату.

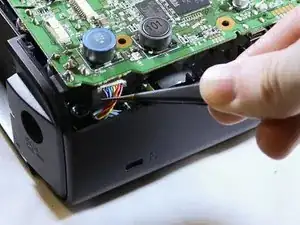

Отсоедините объединённые кабели, ведущие к печатающему механизму.

Осторожно приподнимите плату и отсоедините лентовые кабели, ведущие к печатающему механизму.

Из-за ограниченного пространства может пригодиться пинцет.

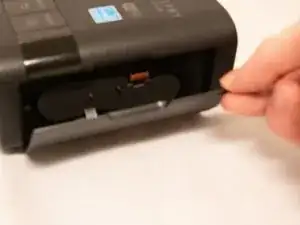

Откройте боковую дверцу и нажмите защёлку картриджа с чернилами.

Вытяните и удалите картридж с чернилами.

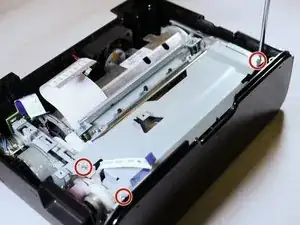

Открутите три винта PH000 длиной 3 мм, крепящие металлическую пластину к печатающему механизму.

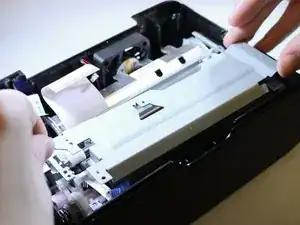

Выньте печатающий механизм из корпуса принтера.

Снимите заднюю панель корпуса.

Удалите провода батареи, подняв их из ниши в корпусе.
