Замена вентилятора охлаждения Canon Selphy CP1200

Отверните четыре угловых винта PH000 длиной 6 мм.

Потребуется отвертка с длинным узким стержнем.

Отверните три винта PH1 длиной 4 мм на нижней части принтера.

Аккуратно приподнимите верхнюю крышку корпуса спереди или сзади.

Поможет пластиковый инструмент для вскрытия.

Будьте осторожны при подъёме верхнего блока, так как он в этот момент подключён к плате.

Удерживая верхний блок приподнятым, отсоедините ленточные кабели, соединяющие ЖК-дисплей и кнопки с материнской платой.

Из-за ограниченного пространства между верхним блоком и платой полезны пинцет и тонкие инструменты.

Верхний блок с ЖК-дисплеем и кнопками теперь будет полностью свободен.

Отсоедините кабель вентилятора от материнской платы.

Отсоедините ленточный кабель, идущий к разъёму питания постоянного тока и выводам батареи.

Может пригодиться пинцет.

Отверните три винта PH000 длиной 3 мм, фиксирующие материнскую плату.

Отключите связанные кабели, ведущие к печатающему механизму.

Аккуратно приподнимите материнскую плату и отсоедините ленточные кабели, ведущие к печатающему механизму.

Из-за ограниченного пространства может понадобиться пинцет.

Откройте боковую дверцу и нажмите фиксатор кассеты с чернилами.

Вытяните и удалите кассету с чернилами.

Отверните три винта PH000 длиной 3 мм, удерживающие металлическую пластину на печатающем механизме.

Выньте печатающий механизм из корпуса принтера.

Выньте заднюю крышку корпуса.

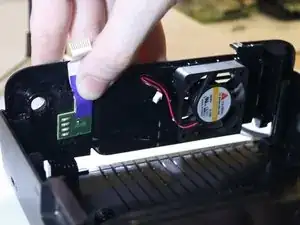

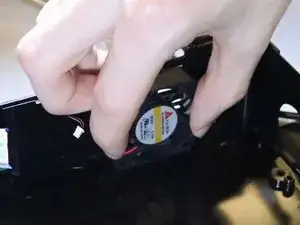

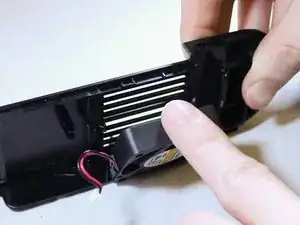

Удалите вентилятор, слегка наклонив его вперёд, затем поднимите вверх.
