Как отремонтировать управление осью Z в Creality3D Ender 7

Если ось Z больше не работает.

Отключите питание принтера и откройте нижнюю часть; на плате поменяйте кабель от шагового двигателя Z с кабелем экструдера.

Закройте нижнюю крышку и включите принтер в режиме настроек.

Командуйте небольшое перемещение экструдера, и если мотор Z сработает, можно подтвердить, что мотор Z исправен.

Можно заказать новый драйвер онлайн.

Я выбрал DM556, потому что он дешевле DM542.

Снова отключите питание и откройте нижнюю часть принтера.

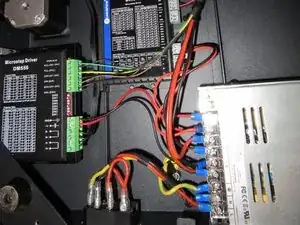

Достаточно места, чтобы разместить драйвер, как на фотографии.

Потребуется просверлить два отверстия в раме сзади для двух винтов, чтобы закрепить драйвер.

Тщательно разметьте места сверления, так как они будут видны снаружи.

Подключите питание напрямую к 12V блокe питания.

Обрежьте кабель оси Z примерно в 15 см от разъёма материнской платы.

Сохраните оставшиеся 15 см!

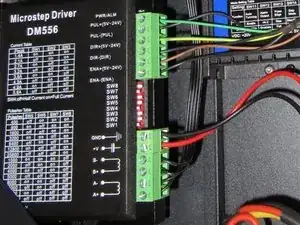

Подключите A-, A+, B- и B+ в правильные контакты.

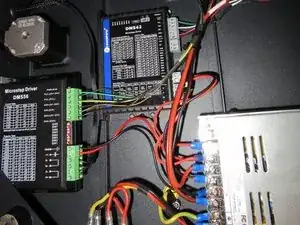

Используйте подключения X и Y как ориентир при подключении Z.

Используйте новые провода для подключения управляющих сигналов от материнской платы к внешнему драйверу.

Сохраните тот же порядок подключения, что и на X и Y.

Позже используйте стяжки, чтобы предотвратить движение и вибрацию добавляемых кабелей при работе принтера.

Вся идея — обойти оригинальный встроенный драйвер (я думаю, он недостаточной мощности).

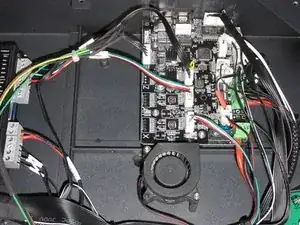

Можно открутить крепёжные винты материнской платы, снять разъём и переустановить его в аналогичное положение, как X и Y.

ИЛИ вы можете просто припая��ь каждый провод по очереди.

Я выбрал 2,1A: SW1=off SW2=on SW3=on.

Я выбрал 3200 импульсов/оборота: SW5=on SW6=on SW7=off SW8=on, чтобы соответствовать движению печатной поверхности.

Можно закрыть нижнюю крышку рамы и снова подключить питание для проверки!
