Шаг 1

После загрузки вашего устройства, на экране простоя нажмите Настройки.

Нажмите Инструменты

Инициализация EEPROM очистит все мягкие данные и восстановит настройки устройства до последних установленных параметров прошивки. Экран может вернуться к экрану простоя.

Сброс BLTouch действителен только если у вас установлен датчик BL Touch. Эта кнопка очистит любые текущие ошибки с датчиком. Движение или подтверждение не произойдет.

Регулировка шагов/мм приведет вас в новое меню, где вы сможете откалибровать шаги на каждой оси. Нажатие на эту кнопку откроет экран калибровки для шагов/мм.

Настройка PID приведет вас в новое меню, где вы сможете откалибровать термические настройки. Нажатие на эту кнопку откроет экран калибровки для настройки PID.

Шаг 2

Эти значения установлены для вашего устройства и обычно не требуют изменений. Вносите изменения на свой страх и риск! Однако, если вы считаете, что допустили ошибку, вы можете инициализировать EEPROM из меню Инструментов.

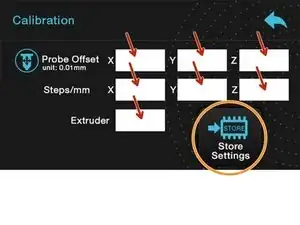

Калибровка

Белые поля будут заполнены настройками вашего принтера.

Смещение датчика можно изменить, если вы измените соотношение датчика к соплу.

Шаги/мм можно изменить для точной настройки вашего устройства или добавления стороннего экструдерa. Популярным тестом является куб размером 20мм.

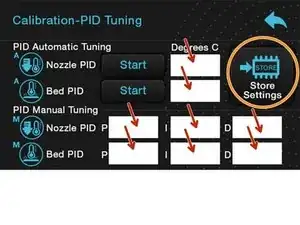

Калибровка-Настройка PID>Автоматическая настройка PID инициирует автоматическую калибровку PID. Введите температуру на 10 градусов выше вашей температуры печати и нажмите Начать.

Калибровка-Настройка PID>Ручная настройка PID отобразит текущие сохраненные значения и позволит вручную настроить их.

После внесения желаемых изменений нажмите Сохранить настройки

Шаг 3

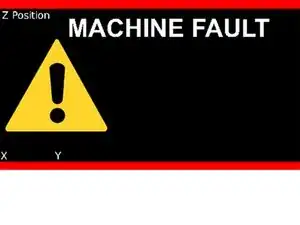

Эти экраны ошибок являются серьезными неисправностями, и для их устранения потребуется циклическая перезагрузка.

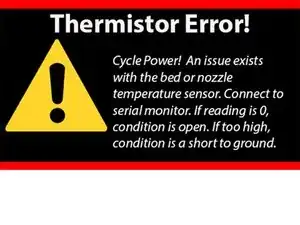

Ошибка термистора! Обычно это проблема с проводкой или компонентами.

Если значение равно 0 или ниже, у вас разомкнутая цепь. Это означает, что один или оба провода не подключены для поддержания приемлемого сопротивления. Это может быть связано с поломкой провода или просто с отключенным соединением.

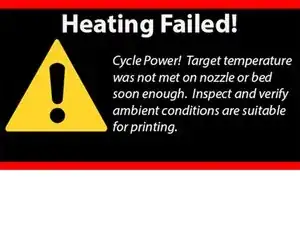

Ошибка подогрева! Иногда это проблема с проводкой или компонентами.

Это обычно означает, что провод к наг

Перевод руководства с ifixit.com
