Замена кольца касания Wacom Intuos4

Переверните устройство на спину и удалите все четырнадцать винтов длиной 7.1 мм с помощью отвертки Philips #1.

Один винт расположен под каждой из резинок на ножках. Используйте инструмент для удаления, чтобы снять эти резинки и получить доступ к винтам.

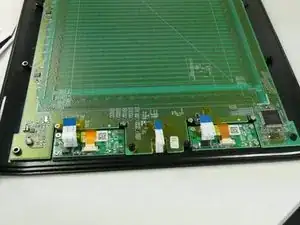

Поднимите пенопластовую подложку экрана, соединяющую материнскую плату/графическую панель с двумя небольшими платами клавиш быстрого доступа, положив ее на материнскую плату.

Отделите внешнюю оболочку от остальной части планшета.

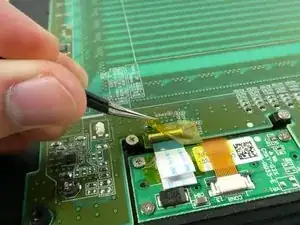

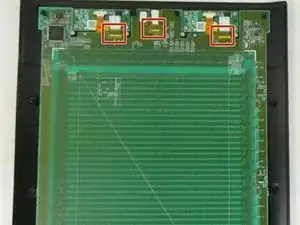

С помощью пинцета удалите желтую ленту, закрывающую три разъема кабеля.

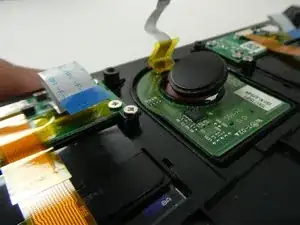

Поднимите черный пластиковый зажим, удерживающий плоский провод к разъему, с помощью либо пинцета, либо инструмента открытия iFixit.

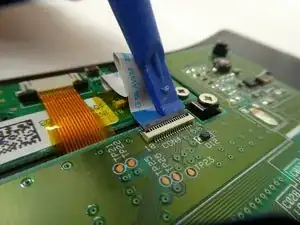

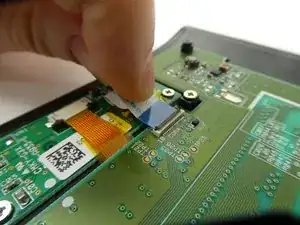

Потяните за белую пластиковую вкладку, чтобы отсоединить плоский провод.

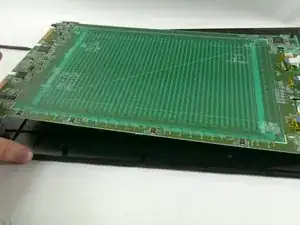

Осторожно извлеките материнскую плату из корпуса.

Если у вас возникли трудности, не применяйте силу. Убедитесь, что все кабели отключены и все винты удалены.

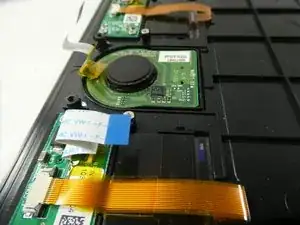

Удалите пластиковый трекбол, подняв его вверх и вынув из гнезда.

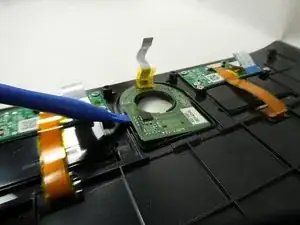

Используйте инструмент открытия iFixit, чтобы осторожно поднять плату с разъемом.

Если кольцо касания не выходит сразу, не примен
