Добавление предохранителя питания в U2C на Troodon с Can Bus

Выключите принтер и отключите кабель питания от принтера

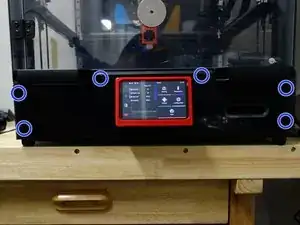

Ослабьте винты передней панели, затем снимите переднюю крышку и положите ее перед устройством.

Обратите внимание, вам потребуется около 15-20 см пространства перед устройством, чтобы положить переднюю крышку, чтобы вы могли работать с устройством

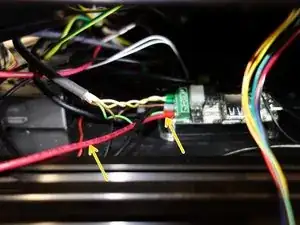

Найдите кабель питания, идущий от блока питания.

Медленно вытяните его вперед

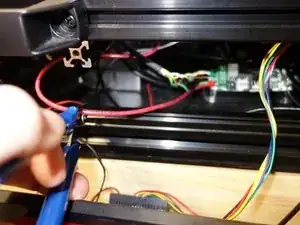

Оставьте себе около 15-20 см кабеля от клеммы питания U2C и обрежьте кабель питания

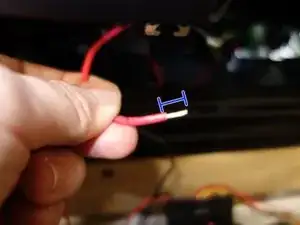

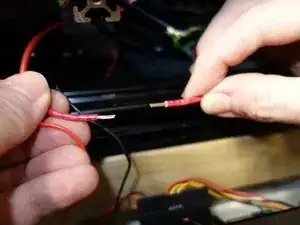

После того, как кабель обрезан, снимите изоляцию с обоих концов провода на 8-10 мм.

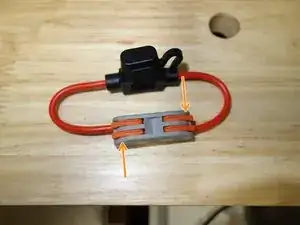

Провод должен подключиться к клемме Wago, затем через предохранитель и обратно к U2C

Держатель предохранителя/Wago не имеет направления, поэтому не имеет значения, какая сторона будет входом, в любом случае это правильно пропустит провод питания через предохранитель.

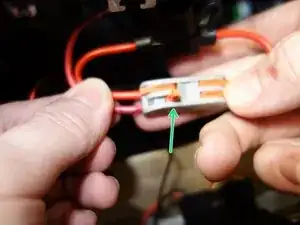

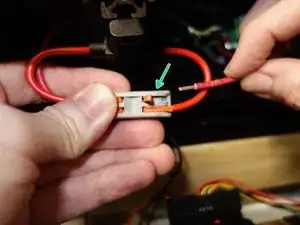

Поднимите оранжевый рычаг на открытом контакте и вставьте один обнаженный конец как можно глубже в отверстие, затем зафиксируйте рычаг. Повторите для другой стороны.
