Замена вентилятора Meanwell SE-600-24
Вентилятор, идущий в комплекте с БП, очень громкий. В этом руководстве описаны шаги по замене вентилятора Sunon на 12v Noctua NF-A6x25.
Это не обязательная или критическая модификация. Она просто делает БП тише.
Шаг 1

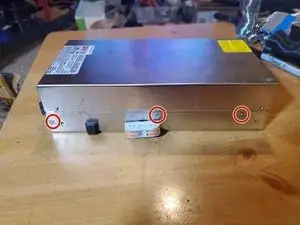

Внутри 8 винтов: по 3 с каждой стороны и 2 сверху. Их нужно удалить, чтобы открыть БП. Один из них находится под желтой наклейкой.
Сдвиньте крышку.
Шаг 2

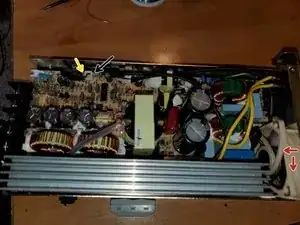

Удалите 5 винтов, которые крепят плату к корпусу, затем извлеките плату.
Шаг 3

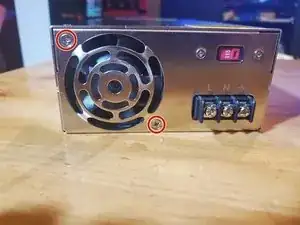

Удалите 2 винта, крепящие вентилятор к корпусу.
Извлеките вентилятор.

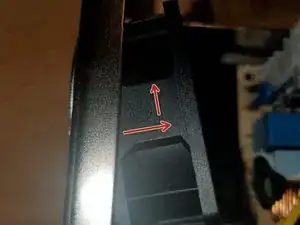

Обратите внимание на стрелки направления потока воздуха. При установке нового вентилятора убедитесь, что он направляет воздух правильно.
Шаг 4

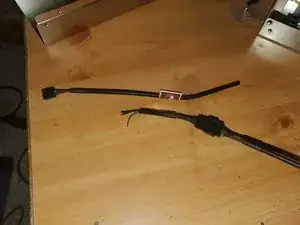

NF-A6x25 — это 4-проводной PWM вентилятор. Поскольку нам не нужны все 4 провода, отрежьте жгут до нужной длины (30 см будет достаточно).
Установите разъемы JST 2.54.

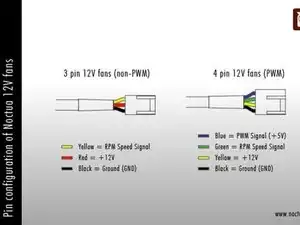

4-пиновый вентилятор: Желтый — 12v, Черный — Земля
3-пиновый вентилятор: Красный — 12v, Черный — Земля
Установите NF-A6x25 на место оригинального вентилятора с помощью 2 винтов, которые крепили Sunon. Убедитесь, что стрелки направления потока воздуха указывают на плату.
Вставьте плату обратно в корпус и закрепите ее 5 винтами.
Подключите вентилятор NF-A6x25 к плате. Положительный — слева, отрицательный — справа.
Накройте корпус крышкой и установите оставшиеся 6 винтов.
Заключение
Мне не платили за написание этих руководств. Бен попросил меня сделать это в качестве одолжения. Учитывая все, что он сделал для нашего сообщества, я считал это минимальным, что я мог сделать. Честно говоря, даже несмотря на то, что на подготовку и документирование ушло около 2 месяцев, мне было очень интересно этим заниматься. Это заставило меня писать руководства понятным для всех образом и упорядочить мой Github, чтобы я мог поделиться любыми файлами, которые использовались и не входят в оригинальную загрузку. Вы не обязаны, но если хотите, можете сделать пожертвование.
