Ремонт ЖК-дисплея с неисправными конденсаторами

Эти шаги максимально универсальны, поскольку большинство ЖК-дисплеев используют похожую конструкцию. Тем не менее, необходимо тщательно продумать способ разборки дисплея, чтобы затем правильно собрать его и чтобы он работал.

Изображения взяты из Repair ViewSonic VX924 LCD Monitor Blinking Green power Button (youtube). Рекомендуется просмотреть видео целиком, чтобы получить представление о процессе.

Сначала снимите пластиковую заднюю крышку монитора. Подставка может быть прикручена винтами, или задняя крышка и подставка могут быть единым узлом.

Храните винты, которые вы вынимаете вместе с пластиковой крышкой. Так они не перемешаются с винтами, которые вы извлекаете из внутренних частей.

В задней крышке, вероятно, также есть защёлки, отпечатанные в пластике.

В видео используется кусок стали. Подойдёт отвёртка или прочная плоская пластиковая лопатка.

Снятие крышки защёлкиванием потребует силы; однако чрезмерное усилие может необратимо повредить пластик.

Начинайте с лёгкого нажатия и поддевания краёв крышки. Если один угол легко отходит, а другой остаётся твёрдым, возможно, вы пропустили винт. Постепенно увеличивайте усилие, пока защёлки не отпадут.

После снятия задней крышки нужно открутить блок питания.

Некоторые дисплеи используют внешний «блок» и имеют 12 В постоянного тока разъём.

Большинство дисплеев, особенно крупные, используют сетевое питание (от розетки). В этом руководстве показан дисплей с сетевым питанием.

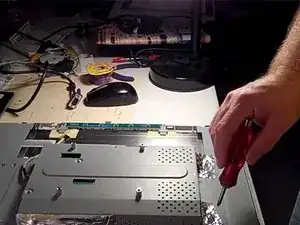

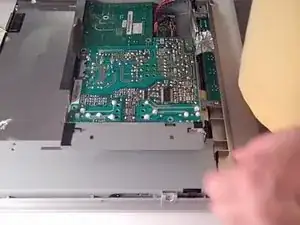

Найдите блок питания и снимите все винты, чтобы получить к нему доступ.

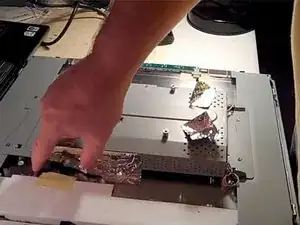

Возможно, потребуется удалить защитную ленту. Эта лента блокирует РЧ-помехи, мешающие изображению. Ленту можно аккуратно разрезать или попытаться отлепить.

Отсоедините все кабели, идущие от блока питания и питающие другие части дисплея.

Обязательно запомните, как они были подключены!

Обычно полезно заранее сфотографировать платы на цифровую камеру до разборки. Это поможет собрать всё обратно в том же виде.

Определить неисправные конденсаторы довольно просто. Начните с поиска изображений вздутых или разорвавшихся конденсаторов, чтобы увидеть, как они выглядят.

Если один конденсатор вышел из строя, высока вероятность, что соседние также вышли или частично вышли из строя. Их производили в одно время. Кроме того, при выходе из строя одного компонента остальные элементы цепи могут получить повреждение из‑за электрического стресса.

Заменить их все одновременно довольно просто.

Новые конденсаторы стоят несколько центов.

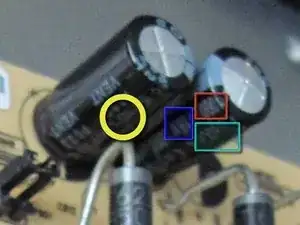

На корпусе каждого конденсатора нанесены маркировки:

Производитель и/или продукт (зелёная область на изображении)

Красная область: ёмкость (микрофарды); синяя область: напряжение (В); жёлтый круг: температурный класс (°C)

Обратите внимание, как у конденсатора справа явно видны следы разрыва корпуса.

Запчасти можно приобрести в Mouser, Digi‑Key, Arrow или в местном магазине электроники.

Обязательно соответствуйте всем параметрам:

Ёмкость (микрофарды)

Напряжение (В)

Температурный класс (°C)

Диаметр корпуса конденсатора (мм)

Очевидно, производитель — не обязательное требование для совпадения.

Допускается выбирать конденсаторы с более высокими характеристиками по некоторым параметрам, чтобы увеличить запас прочности и снизить вероятность выхода из строя при эксплуатации. Но это может быть опасно, если конденсатор выходит из строя из‑за перенапряжения: иногда он работает как предохранитель, так что замена с «лучшей» номинальной характеристикой может не устранить изначальную причину отказа.

Подберите конденсатор по диаметру корпуса в миллиметрах.

Используйте отвёртку или металлическую полоску, чтобы замкнуть выводы старых конденсаторов, пока они ещё на плате. Это разрядит остаточное напряжение, чтобы они не искрили и не ударили вас при ремонте.

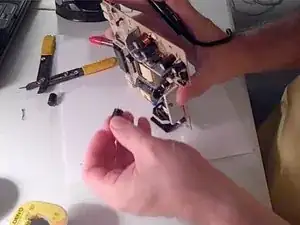

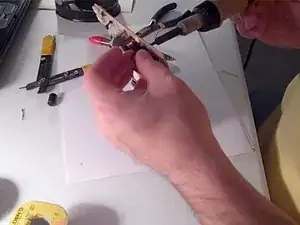

С помощью паяльника выпаяйте старые конденсаторы. Затем запаяйте новые.

Установите плату обратно и закрепите её винтами.

Подключите все кабели, которые вы отсоединили.

Если вы уверены в себе, можно протестировать дисплей до установки пластикового корпуса.
