Разборка дисплея LCD X2gen

Руководство по ремонту экрана X2gen 22

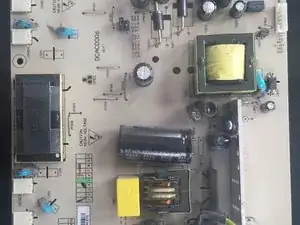

Плата питания с отображением конденсаторов, подлежащих замене

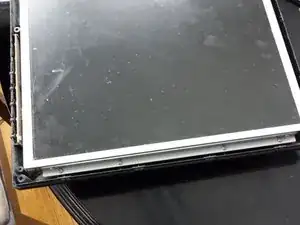

Дисплей положен лицевой стороной вниз на рабочем столе (мой обеденный стол)

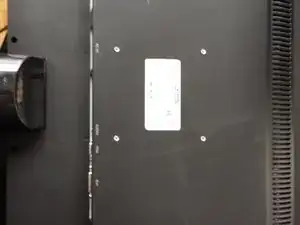

Удалите 6 винтов: 4 в углах и 2 в середине снизу.

Снимите переднюю рамку, осторожно поднимая от середины и продвигаясь к углам.

Верхняя середина

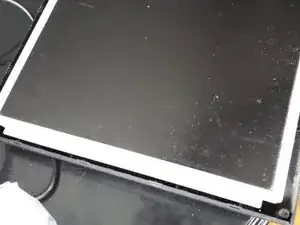

Передняя рамка снята.

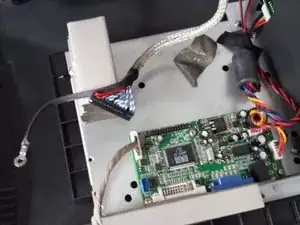

Обратите внимание: плата управления внизу справа.

Открытые винты по обеим сторонам (4 слева, 4 справа), крепящие ЖК-панель к задней крышке.

Подготовьтесь к снятию 4 винтов с каждой стороны, чтобы приподнять ЖК-панель. Не пытайтесь полностью снять её после отвинчивания 8 винтов — на задней стороне подключены кабели.

На этом фото показана правая сторона

На этом фото показана левая сторона

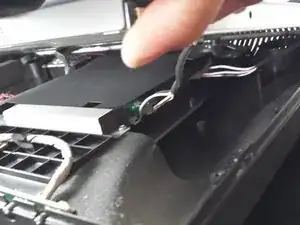

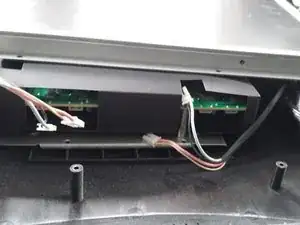

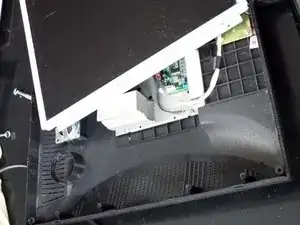

Осторожно приподнимите примерно на 5 см, чтобы открыть доступ к соединениям подсветки: 2 розовых и 2 белых.

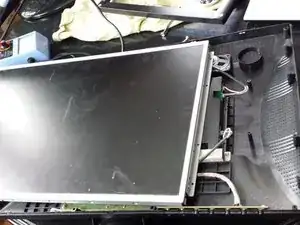

Сдвиньте монитор влево примерно на 7–10 см, чтобы получить доступ к разъёмам.

Аккуратно отключите оба разъёма

После отключения разъёмов сдвиньте панель примерно на 8–12 см вправо, чтобы получить доступ к разъёму данных и заземлению

Отсоедините разъём данных и заземление.

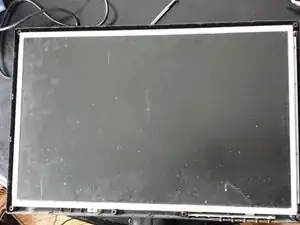

Поднимите дисплей. Теперь он полностью свободен
