Замена ЖК-экрана Samsung NX3000
В этом руководстве показано, как снять ЖК-экран на задней панели Samsung NX3000. Также по этому руководству можно снять панель кнопок, расположенную рядом с ЖК-экраном.
Мы настоятельно рекомендуем использовать магнитный организационный коврик или лоток для деталей. В этой камере присутствует множество разных типов винтов, и их аккуратная систематизация критична для правильной сборки.
Шаг 1
Переверните камеру вниз. Снимайте объектив только в случае необходимости для доступа к отсеку батареи, так как пылевые частицы легко попадут в корпус и могут осесть на чувствительном датчике.
Сдвиньте кнопку влево, чтобы открыть отсек батареи.
Подвигайте синюю кнопку вверх, чтобы освободить батарею.
Батарея на этих фотографиях не показана.
Шаг 2
Удалите четыре винта Phillips 7,3 мм с передней части узла объектива.
Снимите серебряное кольцо пинцетом.
Шаг 3
Пинцетом снимите черное пластиковое кольцо и небольшое металлическое кольцо внутри узла объектива.
Шаг 4
Пинцетом поднимите пирамидальный винт и пружину из узла объектива.
Шаг 5
Удалите три винта Phillips 4,3 мм с нижней части корпуса камеры.
Удалите винт Phillips 4,3 мм, скрытый внутри отсека батареи.
Шаг 6
Удалите винт Phillips 4,2 мм с левой рукоятки.
Удалите два винта Phillips 4,2 мм с правой рукоятки.
Шаг 7
Пинцетом снимите металлический щиток с крепления внешней вспышки.
Шаг 8
Удалите четыре винта Phillips 5 мм с крепления внешней вспышки.
Шаг 9
Снимите крепление внешней вспышки.
Шаг 10
Медленно оттяните нижнюю часть задней панели корпуса от камеры.
Не пытайтесь полностью снять заднюю панель — она соединена с материнской платой ленточным кабелем.
Шаг 11
Используйте плоский конец лопатки, чтобы поддеть коннектор с плоской крышкой и вытянуть его прямо вверх с материнской платы.
Снимите заднюю панель корпуса.
Шаг 12

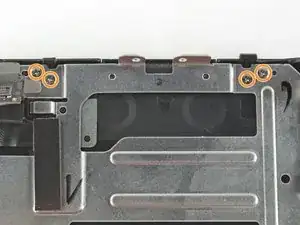

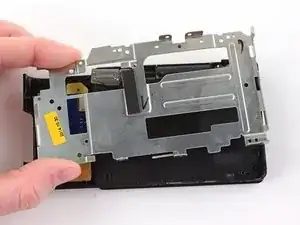

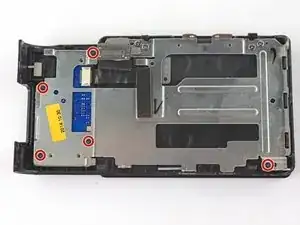

Чтобы снять металлический щиток на задней панели, удалите следующие винты:
Пять черных винтов Phillips 4,2 мм.
Четыре серебристых винта Phillips 5,3 мм.
Шаг 13

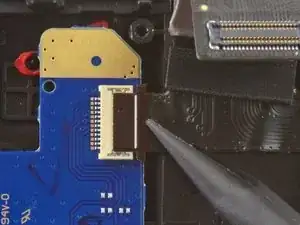

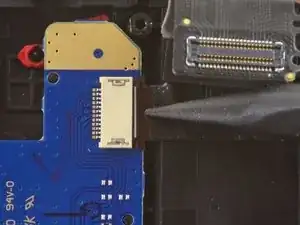

Вставьте заостренный конец лопатки в отверстие на ленточном кабеле, удерживающем панель кнопок на задней панели.

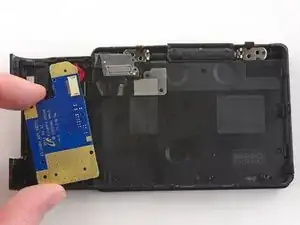

Снимите панель кнопок.
Шаг 14

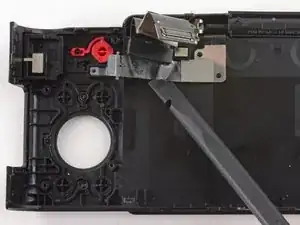

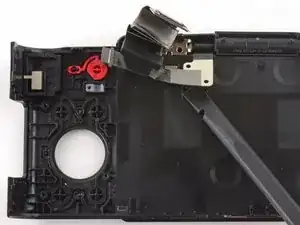

С помощью лопатки отлейте ленточный кабель ЖК-экрана от задней панели корпуса.
Ленточный кабель зафиксирован клеем.
Шаг 15

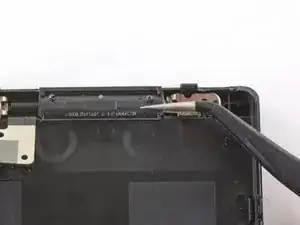

Пинцетом снимите пластиковую крышку шарнира ЖК-экрана.
Шаг 16

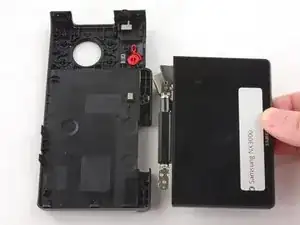

Наклоните ЖК-экран так, чтобы он лег плоско на задней панели корпуса.
Пошевелите шарнирами ЖК-экрана и оттяните экран от задней панели корпуса.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
