Замена основной платы Samsung NX500

Оттяните переключатель на нижней части камеры назад большим пальцем.

Толкните второй переключатель (синий) вперёд большим пальцем.

Извлеките аккумулятор.

Откройте экран, чтобы получить доступ к крышке шарнира, и вставьте пластиковый инструмент для вскрытия внутрь.

Подденьте крышку шарнира, перемещая пластиковый инструмент для вскрытия вниз.

Удалите чёрный винт Phillips #000 длиной 4 мм, который становится видимым после снятия крышки шарнира.

Открутите два винта Phillips #000 длиной 4 мм на правой стороне корпуса камеры с помощью отвёртки.

Открутите ещё пять винтов Phillips #000 длиной 4 мм, расположенных на нижней части камеры, отвёрткой.

На втором шаге не удаляйте два винта Phillips #000 длиной 4 мм на экране.

Снимите оставшиеся наружные винты Phillips #000 длиной 4 мм на левой стороне камеры, используя отвёртку.

Используйте пластиковый инструмент для вскрытия, перемещая его вниз по периметру каждой стороны камеры, чтобы поддеть корпус и открыть его.

Корпус должен сниматься легко; не следует применять большое усилие.

Найдите чёрную плоскую шлейфовую ленту внизу слева внутри корпуса камеры.

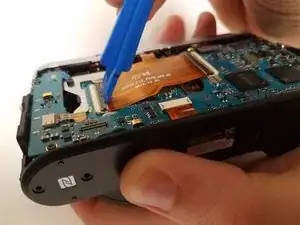

Подведите пластиковый инструмент для вскрытия под разъём чёрной ленты.

Снимите кабель, перемещая пластиковый инструмент вниз.

Для извлечения этой ленты требуется минимальное усилие или вовсе не требуется.

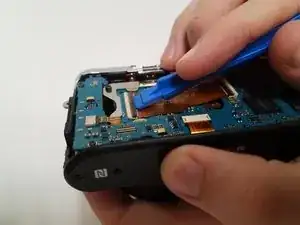

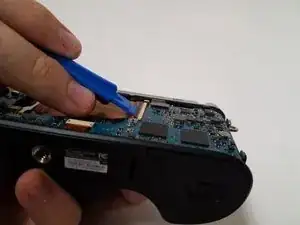

Поднимите чёрный фиксатор левого основного разъёма ленты с помощью широкого пластикового инструмента для вскрытия, двигая его вниз.

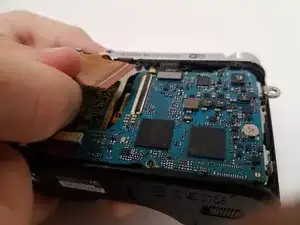

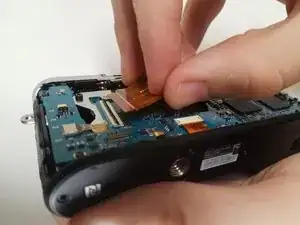

Отсоедините кабель пальцами.

Всего необходимо удалить пять ZIF-шлейфов.

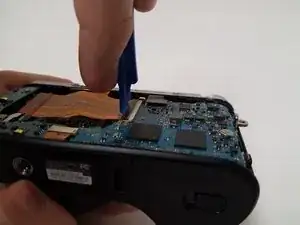

Используйте широкий пластиковый инструмент для вскрытия, чтобы поднять защёлку правого основного ZIF-шлейфа, двигая её вниз.

Отсоедините кабель пальцем.

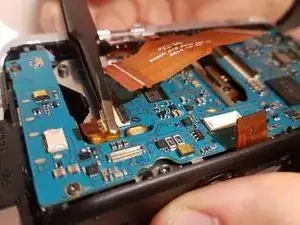

Найдите ZIF-шлейф внизу основной платы.

Отсоедините кабель пинцетом, аккуратно потянув его от места подключения.

Будьте осторожны, не тяните кабель слишком сильно, чтобы не повредить его.

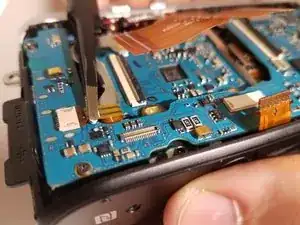

Найдите тонкий ZIF-шлейф на левой стороне основной платы.

Отсоедините кабель пинцетом, аккуратно потянув его от места подключения.

Будьте осторожны, не тяните кабель слишком сильно, чтобы не повредить его.

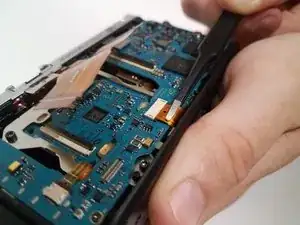

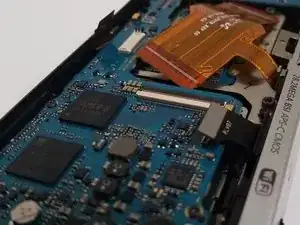

Найдите чёрный кабель, подключённый в верхней правой части основной платы.

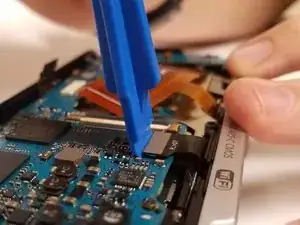

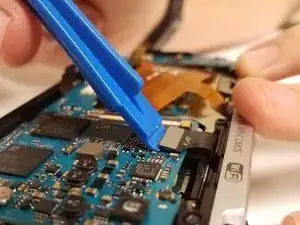

Подведите широкий пластиковый инструмент для вскрытия под серый разъём и осторожно приподнимите его.

Он легко отщёлкнется.

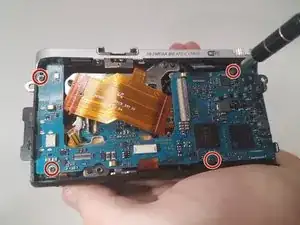

Удалите четыре чёрных винта Phillips #000 длиной 4 мм, расположенных возле каждого угла основной платы.

Поднимите плату из корпуса и аккуратно положите её в безопасное место.
