Замена задней кнопки меню Samsung NX300
Кнопки на задней панели являются основными элементами управления функциями, такими как регулировка значения экспозиции, сохранение выбранных параметров изображения, ручной выбор точки фокусировки или удаление файлов. Если эти кнопки не реагируют, повреждены или отсутствуют, данное руководство поможет вам их заменить.
Обратите внимание, что все зелёные полоски, показанные на фотографиях, — это просто зелёкая лента. Они не обязательно имеют значение для замены кнопок.
Шаг 1
Используя точную крестовую отвёртку Phillips #00, выкрутите семь винтов длиной 4 мм (5 на нижней части устройства и по одному на каждой из двух сторон), удерживающих заднюю панель на корпусе камеры.
В модели NX300M под надписью AMOLED behind display расположен дополнительный винт, который следует выкрутить перед снятием задней панели камеры.
Шаг 2
Используя точную крестовую отвёртку Phillips #00, выкрутите последний винт 4 мм, расположенный в отсеке с разъёмами.
Шаг 3
Вставьте пластиковый инструмент для разъёма в зазор между задней панелью и корпусом камеры как сверху, так и снизу. Осторожно подденьте камеру и отделите заднюю панель.
Шаг 4
Используя пинцет или пальцы, потяните чёрную шлейфовую ленту дисплея от материнской платы. Это полностью освобождает заднюю панель.
Чтобы безопасно извлечь шлейфы, сначала необходимо разблокировать фиксатор, приподняв чёрную планку наверху разъёма шлейфа.
Шаг 5

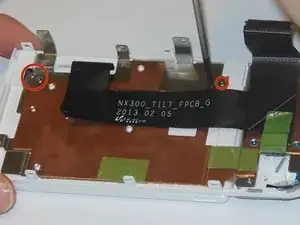

Используя точную крестовую отвёртку Phillips #00, выкрутите четыре винта длиной 1 мм, которыми чёрные опоры прикреплены к панели.
Снимите маленькую полоску шлейфа с контактной площадки с помощью пинцета или пальцев, затем отклейте чёрную ленту от металлической панели.

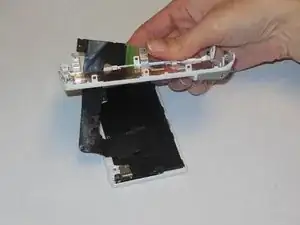

Протяните шлейф через прорезь на задней панели, чтобы освободить ЖК-экран. Для этого потребуется согнуть шлейф, чтобы мелкие выступы прошли через прорезь.
Шаг 6

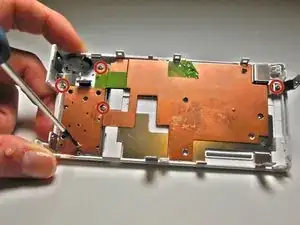

Используя точную крестовую отвёртку Phillips #00, выкрутите пять винтов длиной 3 мм.

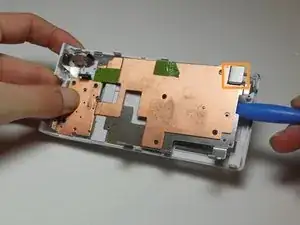

С помощью пластикового инструмента для разъёма медленно приподнимите весь металлический элемент от задней части камеры.
Если панель ранее не снималась с камеры, она будет прочно приклеена к задней панели и потребует некоторого усилия для удаления. Чтобы не повредить заднюю панель, работайте пластиковой лопаткой под разными участками металлической пластины, пока она полностью не отойдёт.
Под металлической пластиной находятся два небольших магнитных блока. Они предназначены для фиксации поворотного экрана в закрытом положении.
Шаг 7
После снятия металлической панели отклейте чёрную прокладку с кнопок с помощью пинцета.

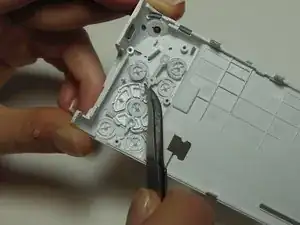

Пинцетом снимите любую необходимую кнопку, потянув за пластиковые полоски вблизи точки соединения с задней панелью.
Если необходимо заменить большинство кнопок меню, лучше заменить все кнопки, поскольку пластиковые соединительные элементы легко ломаются при снятии.
Шаг 8

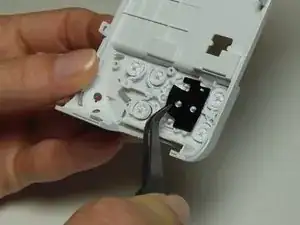

Кнопки меню теперь полностью отсоединены от камеры.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
