Замена узла экрана Samsung NX500

Переместите переключатель на нижней части корпуса камеры назад большим пальцем.

Толкните второй переключатель (синий) вперёд большим пальцем.

Извлеките аккумулятор.

Откройте экран, чтобы оголить крышку шарнира, и вставьте пластиковый монтажный инструмент внутрь.

Подденьте крышку шарнира, перемещая пластиковый монтажный инструмент вниз.

Уберите чёрный 4‑мм винт Phillips #000, который откроется после снятия крышки шарнира.

Отверткой отвинтите два 4‑мм винта Phillips #000 на правой стороне корпуса камеры.

Отвинтите ещё пять 4‑мм винтов Phillips #000, расположенных внизу камеры, используя отвёртку.

Во втором шаге не удаляйте два 4‑мм винта Phillips #000 на экране.

Удалите последний внешний 4‑мм винт Phillips #000 на левой стороне корпуса камеры с помощью отвёртки.

Используйте пластиковый монтажный инструмент, перемещая его вниз по каждой стороне корпуса, чтобы поддеть и раскрыть корпус.

Корпус должен сниматься легко; не следует прилагать большую силу.

Найдите чёрную шлейфовую ленту в нижнем левом углу внутренней части камеры.

Подденьте разъём чёрной ленты пластиковым монтажным инструментом.

Снимите кабель, перемещая инструмент вниз.

Для снятия этой ленты требуется совсем небольшое усилие или его отсутствие.

Найдите место, где белый шлейф соединяется с чёрным кабелем ЖК‑панели.

Двумя руками разъедините кабели, аккуратно потянув их в разные стороны.

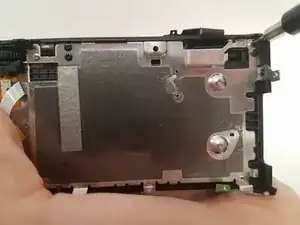

Удалите четыре чёрных 2‑мм винта Phillips типа 000 с помощью отвёртки.

Примечание: Эти четыре винта легко раскручиваются при обычном обращении, поэтому при повторной сборке затяните их очень крепко или используйте фиксатор резьбы, например Loctite.

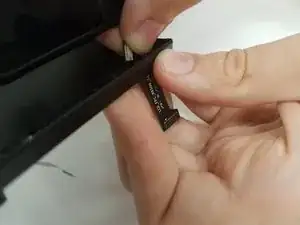

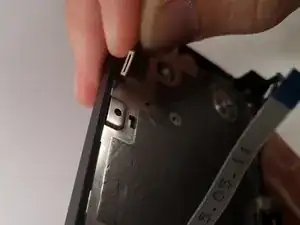

Осторожно возьмитесь за кабель ЖК‑панели и начните продвигать его через отверстие, через которое он проходит.

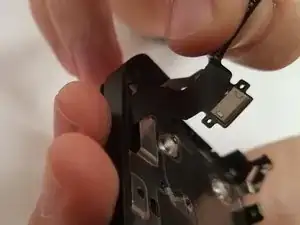

Проведите разъём через выходное отверстие.

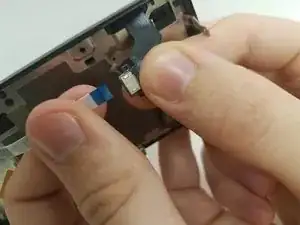

Осторожно вытяните кабель наружу из корпуса экрана.
