Замена джой-кнопки и переключателя режимов Samsung NX300

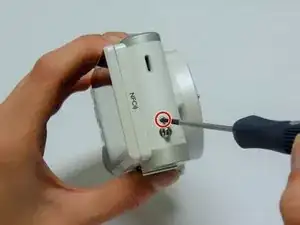

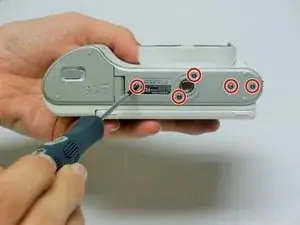

Используя прецизионную отвёртку Phillips #00, удалите семь винтов длиной 4 мм (5 на нижней панели устройства и по одному с каждой из двух сторон), крепящих заднюю панель к корпусу камеры.

На модели NX300M дополнительно необходимо удалить винт, расположенный под надписью AMOLED за дисплеем, перед отсоединением задней панели камеры.

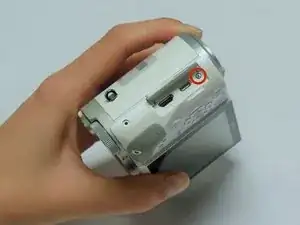

Используя прецизионную отвёртку Phillips #00, удалите последний 4-миллиметровый винт, расположенный внутри отсека разъёмов ввода.

Вставьте пластиковое вскрывающее приспособление в зазор между задней панелью и корпусом камеры сверху и снизу. Аккуратно разъедините защёлки и снимите заднюю панель.

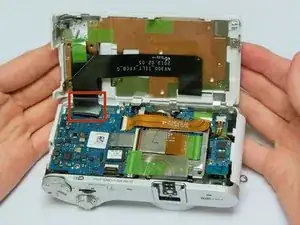

Используя пинцет или пальцы, извлеките чёрную ленту дисплея из разъёма на материнской плате. Это позволит полностью отделить заднюю панель.

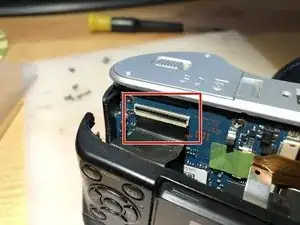

Для безопасного извлечения лент необходимо сначала разблокировать фиксатор, подняв чёрную полоску над разъёмом ленты.

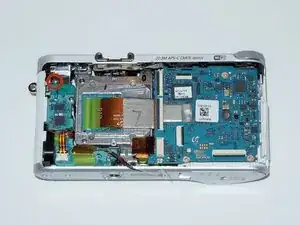

Используя прецизионную отвёртку Phillips #00, удалите 3-миллиметровый винт, крепящий верхнюю панель камеры. Также удалите винты под металлическим держателем башмака, иначе Вы можете повредить часть рамки датчика, что приведёт к дорогому ремонту.

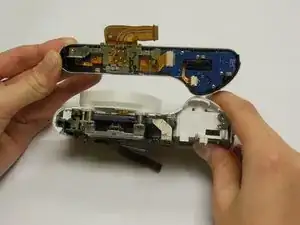

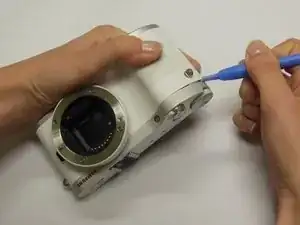

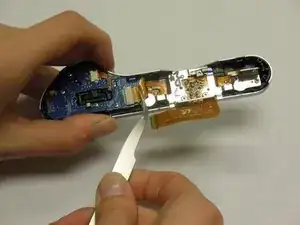

Используя пластиковое вскрывающее приспособление, аккуратно снимите верхнюю панель камеры.

Верхняя панель фиксируется пластиковыми защёлками. Будьте осторожны, чтобы не сломать их при снятии.

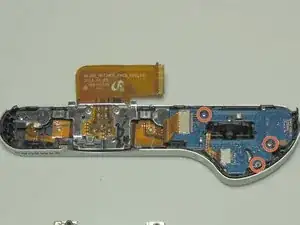

Используя прецизионную отвёртку Phillips #00, удалите три 4-миллиметровых винта, крепящих плату выключателя питания.

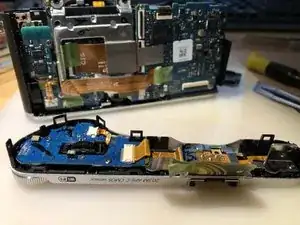

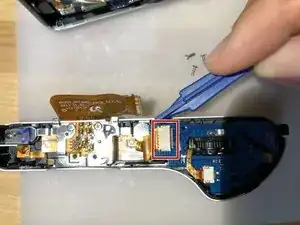

Используя пинцет, аккуратно извлеките шлейф из платы выключателя питания.

Используя прецизионную отвёртку Phillips #00, удалите 4-миллиметровый винт, крепящий джой-кнопку.

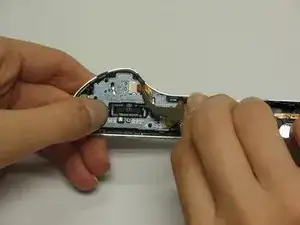

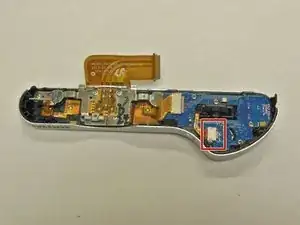

Используя пинцет, аккуратно извлеките шлейф, прикреплённый к джой-кнопке.

Джой-кнопка должна свободно выйти. Если это не так, слегка подтолкните её пинцетом через плату питания.

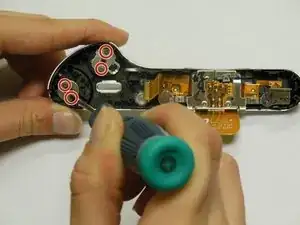

Используя прецизионную отвёртку Phillips #00, удалите четыре 3-миллиметровых винта, крепящих переключатель режимов и комбинированную кнопку питания/спуска затвора.

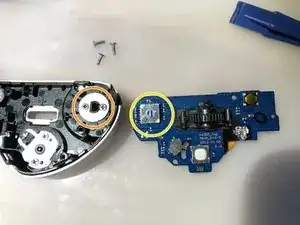

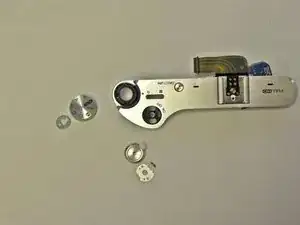

Снимите металлические крепления с нижней стороны дисков. Теперь диски свободны от камеры.

Перед сборкой убедитесь, что паз диска совмещён с платой кнопки питания.
