Замена матрицы изображения Samsung NX500

Оттяните переключатель на нижней части задней панели камеры большим пальцем.

Толкните второй переключатель (синий) вперёд большим пальцем.

Извлеките аккумулятор.

Откройте экран, чтобы получить доступ к крышке петли, и вставьте пластиковый инструмент для открывания.

Подденьте крышку петли, двигая пластиковый инструмент вниз.

Удалите чёрный винт Phillips #000 длиной 4 мм, который становится видимым после снятия крышки петли.

Отверткой отвинтите два винта Phillips #000 длиной 4 мм на правой стороне камеры.

Отвинтите ещё пять винтов Phillips #000 длиной 4 мм, расположенных в нижней части камеры, с помощью отвертки.

Во втором шаге не удаляйте два винта Phillips #000 длиной 4 мм на экране.

Снимите последние внешние винты Phillips #000 длиной 4 мм на левой стороне камеры с помощью отвертки.

Используйте пластиковый инструмент для открывания, двигая его вниз по периметру каждой стороны камеры, чтобы поддеть корпус и открыть его.

Корпус должен сниматься легко; не требуется прилагать большого усилия.

Найдите чёрную ленту в нижнем левом углу внутренней части камеры.

Подведите пластиковый инструмент под разъём чёрной ленты.

Снимите кабель, двигая пластиковый инструмент вниз.

Для снятия этой ленты требуется минимальное усилие или оно отсутствует.

Поднимите чёрный фиксатор левого основного разъёма ленты широким пластиковым инструментом движения вниз.

Отключите кабель пальцами.

Всего необходимо снять пять ZIF-кабелей.

Используйте широкий пластиковый инструмент, чтобы поднять фиксатор правого основного ZIF-кабеля движением вниз.

Отключите кабель пальцем.

Найдите ZIF-кабель в нижней части основной платы.

Снимите кабель пинцетом, потянув его от места соединения.

Будьте осторожны, не тяните слишком сильно за кабель — вы можете его повредить.

Найдите тонкий ZIF-кабель на левой стороне основной платы.

Снимите кабель пинцетом, потянув его от места соединения.

Будьте осторожны, не тяните слишком сильно за кабель — вы можете его повредить.

Найдите чёрный кабель, подключённый в верхней правой части основной платы.

Подложите широкий пластиковый инструмент под серый разъём и аккуратно подденьте его вверх.

Он легко отщёлкнется.

Снимите 4 чёрных винта Phillips #000 длиной 4 мм, расположенных возле каждого угла основной платы.

Поднимите плату из корпуса и аккуратно положите её в безопасное место.

Удалите три чёрных винта Torx T6 длиной 5 мм, расположенных вдоль металлического корпуса матрицы изображения, с помощью Torx-отвертки.

Матрица изображения очень чувствительна, не допускайте загрязнения фильтра покрытия.

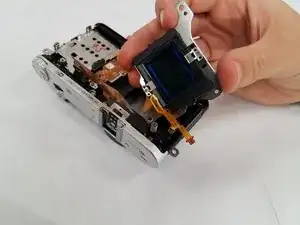

Выньте матрицу изображения — её можно заменить.
