Замена узла CMOS-датчика Samsung NX300
Из‑за отсутствия защиты через отверстие объектива элементы CMOS-датчика могут треснуть или получить иные повреждения при повседневном использовании. Узел CMOS-датчика можно заменить целиком; либо, в зависимости от ситуации, некоторые внешние фильтры и экраны также можно заменить, следуя этому руководству.
Шаг 1
Отверткой Phillips #00 удалите семь винтов длиной 4 мм (5 на нижней части корпуса и по 1 на каждой из двух боковых сторон), крепящих заднюю панель к камере.
В модели NX300M под надписью AMOLED behind display есть дополнительный винт, который следует удалить перед снятием задней панели камеры.
Шаг 2
Отверткой Phillips #00 удалите последний винт 4 мм, расположенный в отсеке разъёмов ввода.
Шаг 3
Вставьте пластиковый инструмент для открывания в зазор между задней панелью и корпусом камеры с верхней и нижней частей. Осторожно приподнимите и отделите заднюю панель.
Шаг 4
Пинцетом или пальцами извлеките чёрную шлейфовую ленту дисплея из материнской платы. Это полностью освобождает заднюю панель.
Для безопасного извлечения шлейфов необходимо сначала разблокировать фиксатор, подняв чёрную планку над разъёмом шлейфа.
Шаг 5

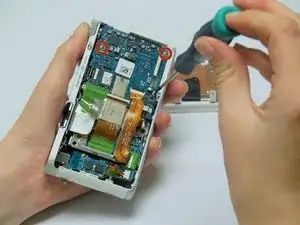

Отверткой Phillips #00 удалите три винта длиной 4 мм, удерживающие материнскую плату на месте.
Шаг 6

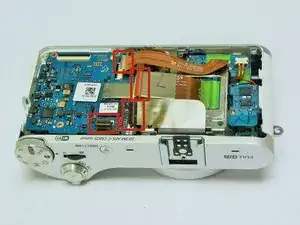

Пинцетом или пластиковым инструментом подденьте фиксаторы разъёмов шлейфов, подняв вверх чёрные планки на защёлках. Отсоедините пять шлейфов от материнской платы (один скрыт от обзора). Это полностью освободит материнскую плату из корпуса устройства.
Для безопасного извлечения шлейфов необходимо сначала разблокировать фиксатор, подняв чёрную планку над разъёмом шлейфа.
Шаг 7
Материнская плата теперь свободна. Поднимите материнскую плату вверх и слегка отведите от отсека разъёмов; она легко выйдет.
Шаг 8

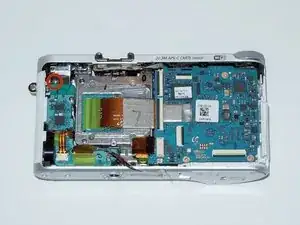

Отверткой Phillips #00 удалите последний винт 4 мм, прикрепляющий верхнюю панель к остальной части камеры.
С помощью пластиковых инструментов для открывания аккуратно отщёлкните верхнюю панель, содержащую выключатель питания, и снимите её.
Шаг 9

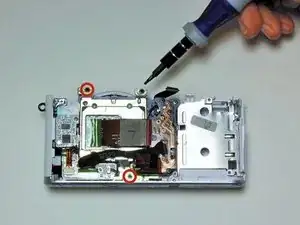

Отверткой HEX 1.5 мм удалите три чёрных винта длиной 5 мм, расположенных на выступах металлического корпуса.
Шаг 10

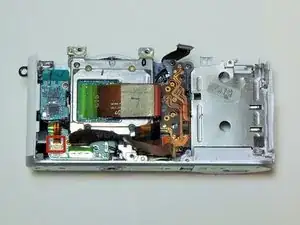

С помощью пинцета извлеките последний шлейф данных, соединяющий датчик с платой звука. Этот шлейф нужно отвести от платы, в которой размещён динамик.
Шаг 11

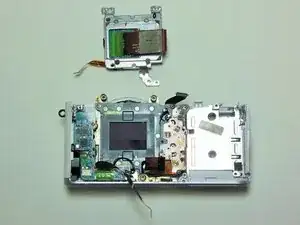

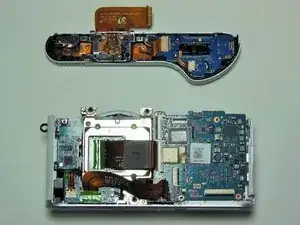

Весь узел CMOS-датчика теперь свободен.

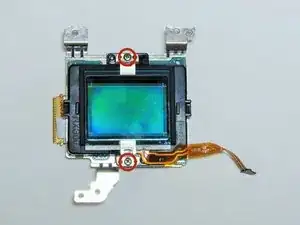

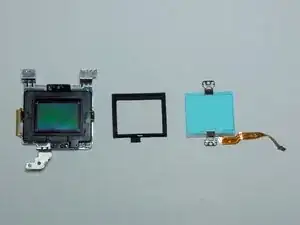

Чтобы заменить только низкочастотный фильтр, стекло для поглощения инфракрасного излучения и/или пьезоэлектрический элемент узла, используйте отвертку Phillips #00, чтобы удалить два винта длиной 4 мм на верхней и нижней сторонах узла датчика.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
