Замена задней крышки Samsung NX3000
Используйте это руководство, чтобы заменить повреждённую заднюю крышку или открыть корпус для доступа к другим компонентам камеры.
Мы настоятельно рекомендуем использовать магнитный коврик для проектов или органайзер. В этой камере много различных типов винтов, и их организация важна для правильной сборки.
Шаг 1
Переверните камеру дном вверх. Снимайте объектив только в случае необходимости для доступа к отсеку аккумулятора, так как пыль легко может попасть в основной корпус и осесть на чувствительном датчике.
Сдвиньте кнопку влево, чтобы открыть отсек аккумулятора.
Нажмите синюю кнопку вверх, чтобы освободить аккумулятор.
Аккумулятор на этих фото не показан.
Шаг 2
Снимите четыре винта Phillips 7,3 мм с передней части блока объектива.
Снимите серебряное кольцо пинцетом.
Шаг 3
Пинцетом снимите чёрное пластиковое кольцо и маленькое металлическое кольцо внутри блока объектива.
Шаг 4
Пинцетом поднимите пирамидальный винт и пружину из блока объектива.
Шаг 5

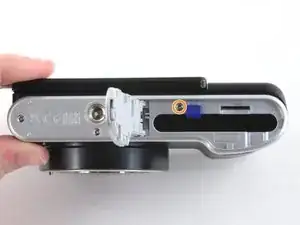

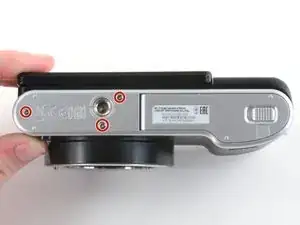

Снимите три винта Phillips 4,3 мм с нижней части камеры.
Снимите винт Phillips 4,3 мм, скрытый внутри отсека для аккумулятора.
Шаг 6

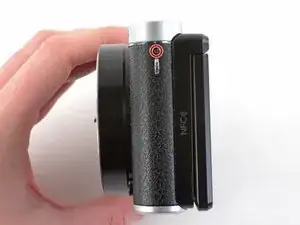

Снимите винт Phillips 4,2 мм с левой рукоятки.

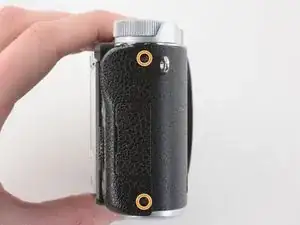

Снимите два винта Phillips 4,2 мм с правой рукоятки.
Шаг 7

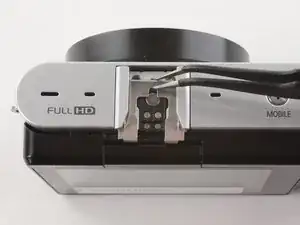

Пинцетом снимите металлический экран с внешнего крепления вспышки.
Шаг 8

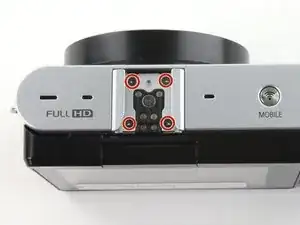

Снимите четыре винта Phillips 5 мм с внешнего крепления вспышки.
Шаг 9

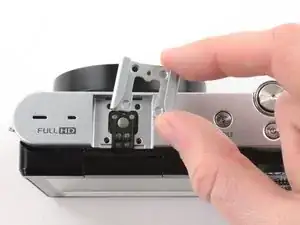

Снимите внешнее крепление вспышки.
Шаг 10

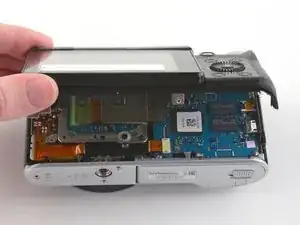

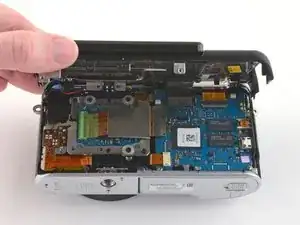

Медленно оттяните нижнюю часть задней крышки от камеры.
Не пытайтесь полностью снять заднюю крышку — она подключена к материнской плате ленточным кабелем.
Шаг 11

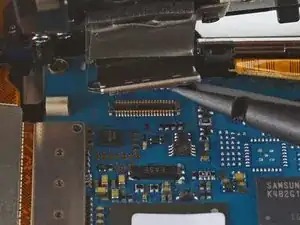

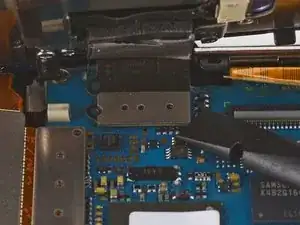

Используйте плоский конец лопатки, чтобы аккуратно поднять прямой разъём вертикально вверх от материнской платы.

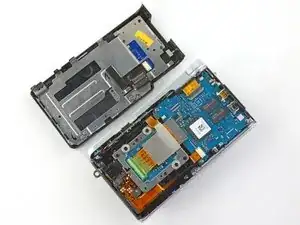

Снимите заднюю крышку.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
