Разборка Samsung NX3000

Переверните камеру. Снимайте объектив только если это необходимо для доступа к отсеку батареи, так как пылевые частицы легко могут попасть в корпус и осесть на чувствительном сенсоре.

Сдвиньте кнопку влево, чтобы открыть отсек для батареи.

Нажмите синюю кнопку вверх, чтобы извлечь батарею.

На этих фотографиях батарея не показана.

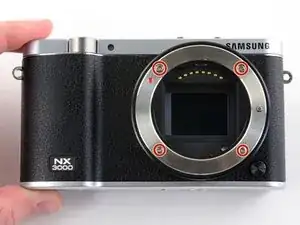

Уберите четыре винта с крестообразным шлицем длиной 7,3 мм с передней части узла объектива.

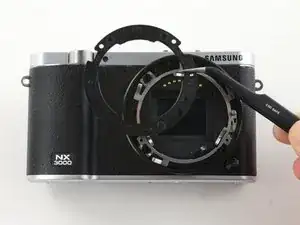

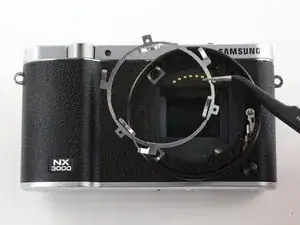

Снимите серебристое кольцо пинцетом.

Пинцетом выньте чёрное пластиковое кольцо и маленькое металлическое кольцо внутри узла объектива.

Пинцетом выньте штифт и маленькую пружину из узла объектива.

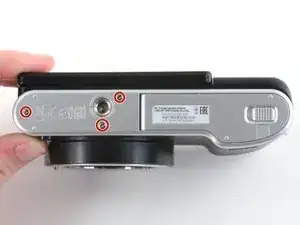

Снимите три винта с крестообразным шлицем длиной 4,3 мм с нижней части камеры.

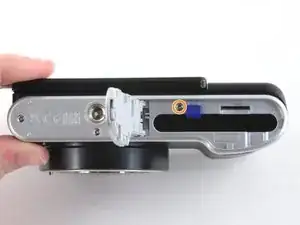

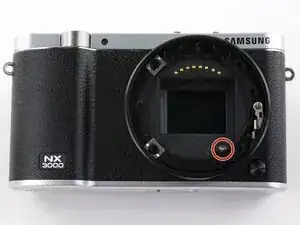

Уберите винт с крестообразным шлицем 4,3 мм, спрятанный внутри отсека для батареи.

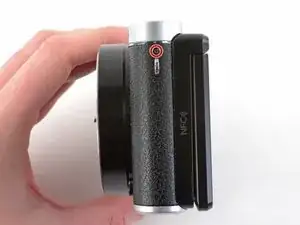

Снимите винт с крестообразным шлицем 4,2 мм с левой рукоятки.

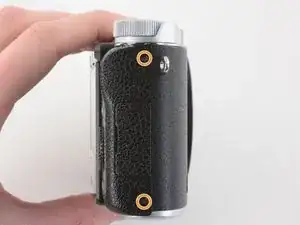

Снимите два винта с крестообразным шлицем 4,2 мм с правой рукоятки.

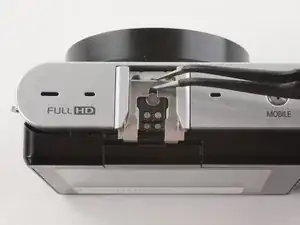

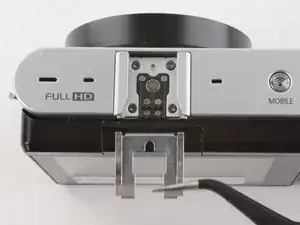

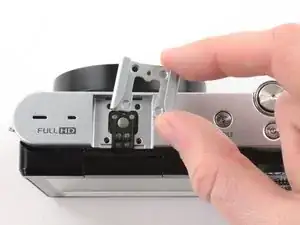

Пинцетом вытяните металлический щит прямо из крепления внешней вспышки.

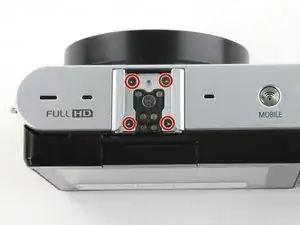

Снимите четыре винта с крестообразным шлицем длиной 5 мм с крепления внешней вспышки.

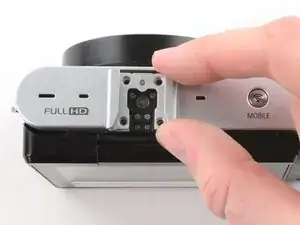

Снимите крепление внешней вспышки.

Медленно оттяните нижнюю часть задней крышки от корпуса камеры.

Не пытайтесь полностью снять заднюю крышку — она прикреплена к плате шлейфом.

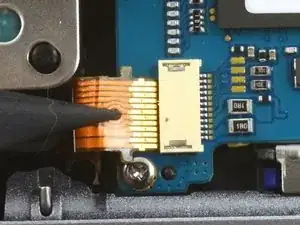

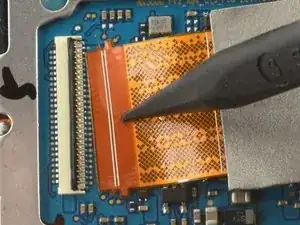

Используйте плоский конец лопатки, чтобы поддеть плоский разъём и вытащить его прямо с материнской платы.

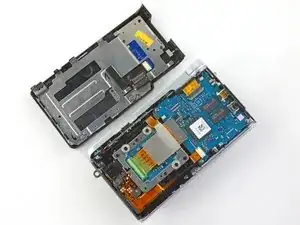

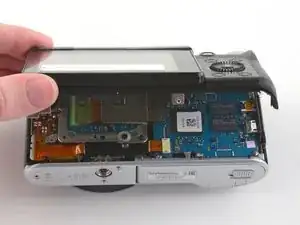

Снимите заднюю крышку.

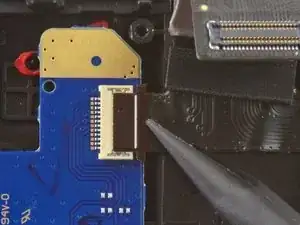

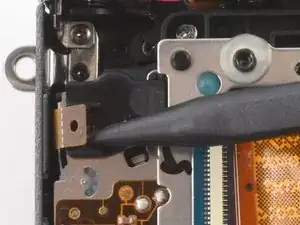

Используйте острый конец лопатки, чтобы вынуть шлейф из чёрного зажима, расположенного рядом с левой рукояткой.

Пинцетом вытяните крепление штатива из передней части корпуса.

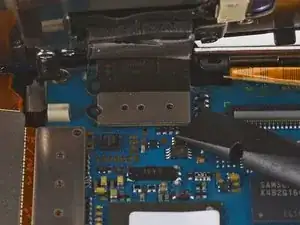

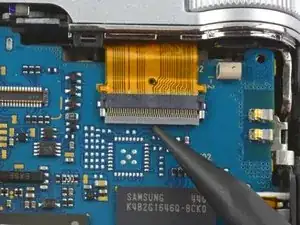

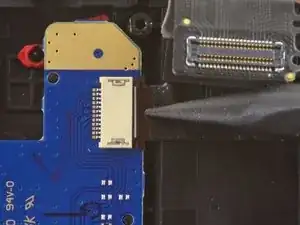

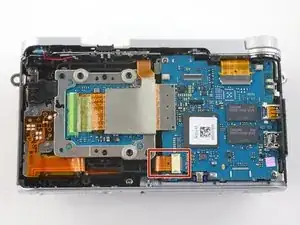

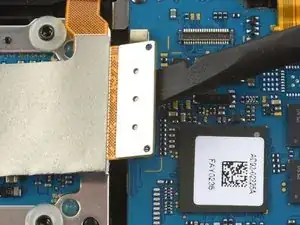

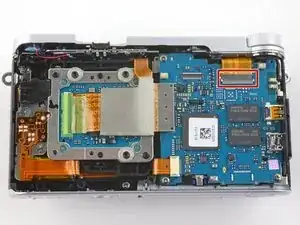

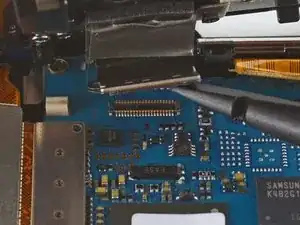

Плоским концом лопатки отсоедините большой шлейф, поддев его металлический разъём и вытащив прямо с материнской платы.

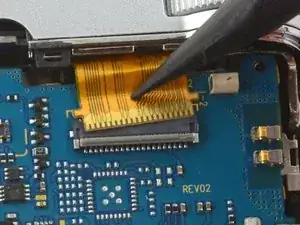

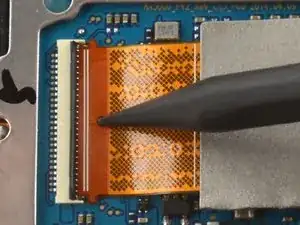

Остроконечным концом лопатки разблокируйте ZIF-разъём, поднимая чёрный фиксатор прямо вверх от материнской платы.

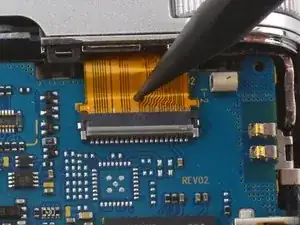

Вставьте острый конец лопатки в отверстие на шлейфе.

Вытяните шлейф прямо из ZIF-разъёма.

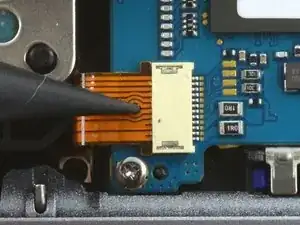

Вставьте острый конец лопатки в отверстие на шлейфе в нижнем левом углу материнской платы.

Вытяните шлейф прямо из разъёма.

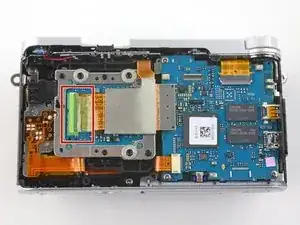

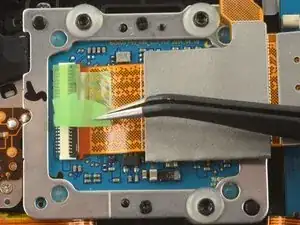

Пинцетом снимите зелёную ленту, закрывающую шлейф на матрице изображения.

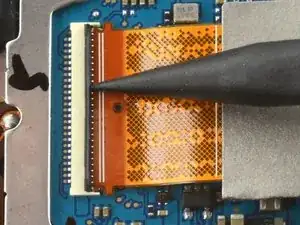

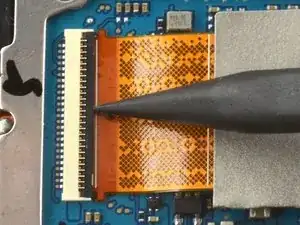

Остроконечным концом лопатки поднимите чёрный фиксатор ZIF-разъёма прямо вверх от шлейфа.

Вставьте острый конец лопатки в отверстие на шлейфе.

Вытяните шлейф прямо из разъёма.

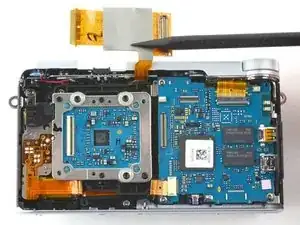

Используйте лопатку, чтобы отогнуть широкий гибкий кабель на узле датчика.

Гибкий кабель может быть приклеен.

Снимите два чёрных винта Phillips 3.8 мм на узле датчика.

Снимите три винта Phillips 5.3 мм, удерживающие узел датчика на месте.

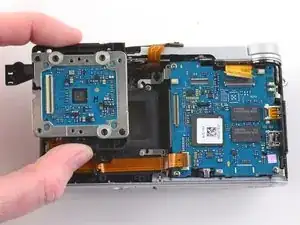

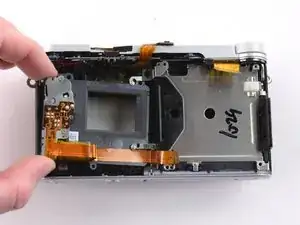

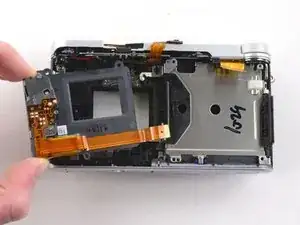

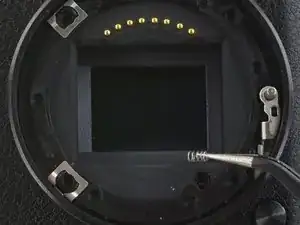

Снимите матрицу изображения.

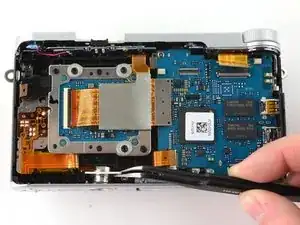

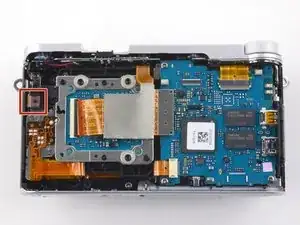

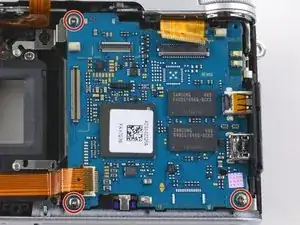

Снимите три винта Phillips 4.3 мм с материнской платы.

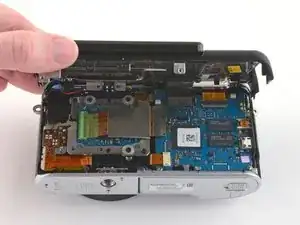

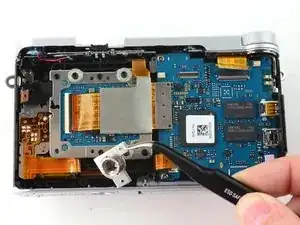

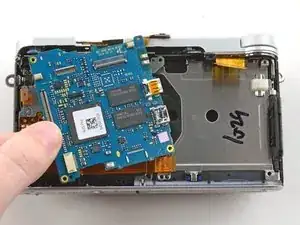

Извлеките материнскую плату из камеры.

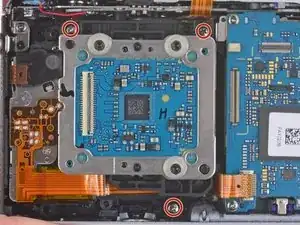

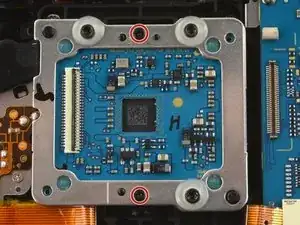

Снимите два винта Phillips 5.3 мм, удерживающие рамку датчика в корпусе.

Снимите рамку датчика.

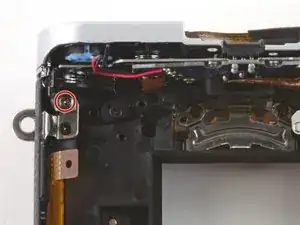

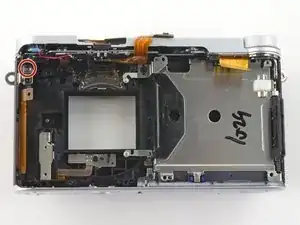

Снимите винт Phillips 4.3 мм в верхнем левом углу, который крепит верхнюю панель к передней части корпуса.

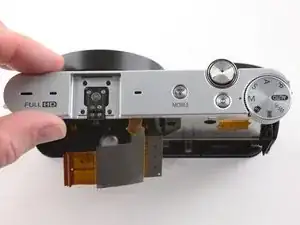

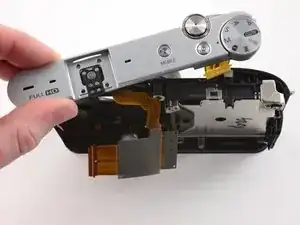

Снимите верхнюю панель.

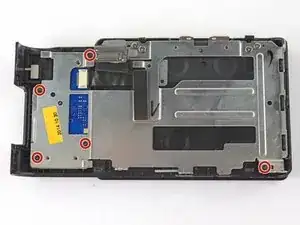

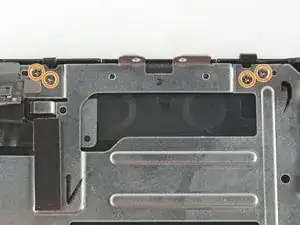

Чтобы снять металлический экран на задней крышке, удалите следующие винты:

Пять чёрных винтов Phillips 4.2 мм.

Четыре серебристых винта Phillips 5.3 мм.

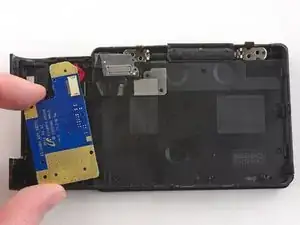

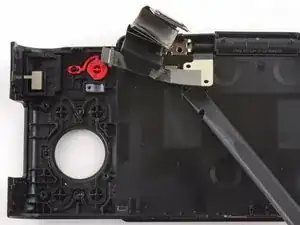

Используйте заострённый конец лопатки, чтобы отсоединить гибкий кабель, соединяющий панель кнопок с задней крышкой.

Снимите панель кнопок.

Используйте лопатку, чтобы отогнуть гибкий кабель ЖК-дисплея от задней крышки.

Кабель удерживается клеем.

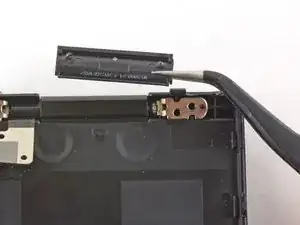

Используйте пинцет, чтобы снять пластиковую крышку шарнира ЖК-дисплея.

Наклоните ЖК-дисплей так, чтобы он лежал ровно на задней крышке.

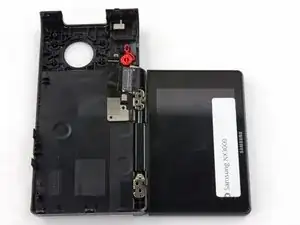

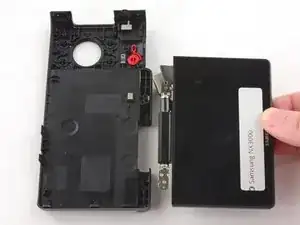

Пошевелите шарниры ЖК-дисплея и отведите ЖК-дисплей от задней крышки.

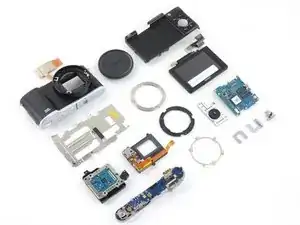

Вы успешно разобрали Samsung NX 3000!
