Замена экрана Samsung NX30
Замена экрана требует немного усилий. Однако с правильным оборудованием это не слишком сложно. Просто будьте готовы открутить множество винтов.
Шаг 1
Переверните камеру так, чтобы нижняя часть камеры была сверху.
Переместите переключатель батареи в заднюю часть камеры.
Шаг 2
Найдите синий переключатель над аккумулятором.
Сдвиньте синий переключатель в сторону камеры в направлении стрелки на переключателе. Когда переключатель будет нажат, аккумулятор выскочит.
Шаг 3
Вытащите аккумулятор.
Шаг 4

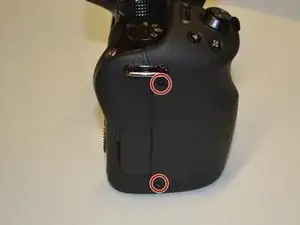

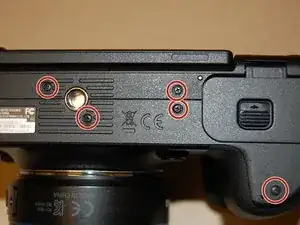

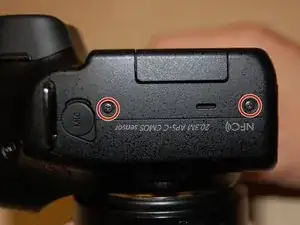

Открутите девять винтов с Phillips головкой размером 4 мм, расположенных вокруг корпуса камеры. Они находятся на дне камеры и по обеим сторонам корпуса.
Шаг 5

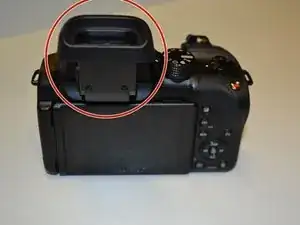

Вытащите видоискатель из камеры и затем вверх.

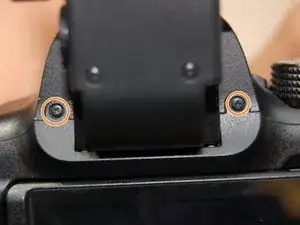

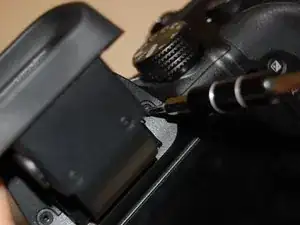

Открутите два черных винта с Phillips головкой размером 4 мм под ним.
Шаг 6
После того как все винты будут сняты, положите камеру лицевой стороной вниз, экраном вверх.

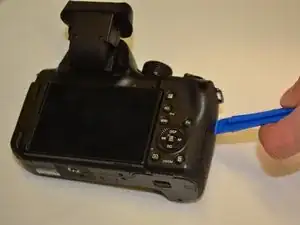

Открывайте корпус с помощью пластикового инструмента для вскрытия.
Открывайте корпус аккуратно.
Шаг 7

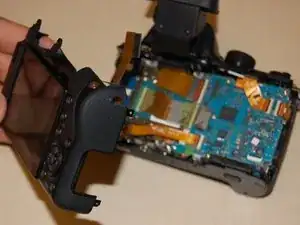

Затем используйте пластиковый инструмент для вскрытия, чтобы отсоединить гибкий кабель, расположенный в верхней части камеры, от печатной платы.
Гибкий кабель будет отключен от печатной платы, когда вы закончите.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
