Замена объектива Samsung PL20

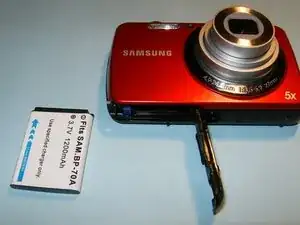

Извлеките аккумулятор и карту памяти из устройства.

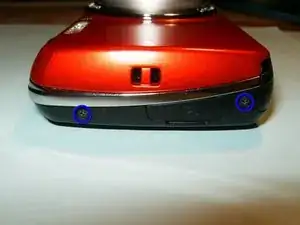

Удалите два винта с боковой стороны устройства, слева от объектива камеры.

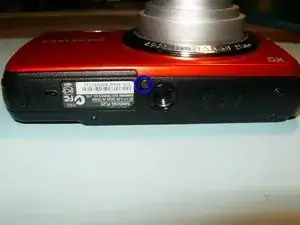

Удалите один винт с нижней части устройства.

Удалите два винта с боковой стороны устройства, справа от объектива камеры.

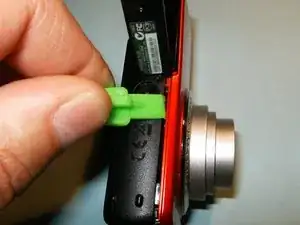

С помощью пластикового инструмента для открытия аккуратно подденьте внешний корпус. Начните с отсека для аккумулятора и двигайтесь кругом вдоль шва корпуса.

Снимите заднюю панель, открывая экран ЖК.

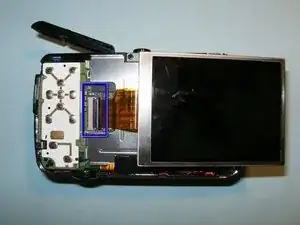

Вытащите экран ЖК из его держателя. Как только у вас будет доступ к соединительной ленте, поднимите зажим, полностью освободив экран, и извлеките его.

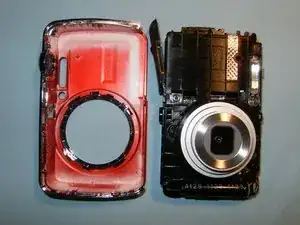

Аккуратно потяните переднюю панель от устройства.

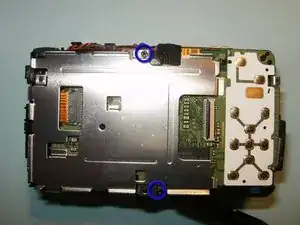

Удалите два винта, крепящих держатель экрана ЖК к устройству.

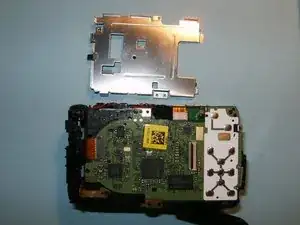

Снимите держатель экрана с остальной части устройства.

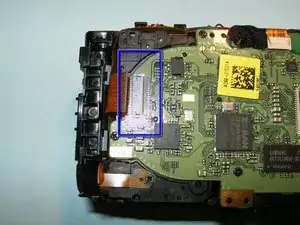

Поднимите серый зажим, освобождая разъем от устройства.

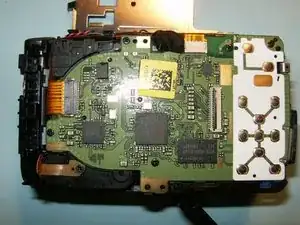

Отключите шлейф, идущий с левой стороны.

Отключите шлейф, идущий от кнопочной панели.

Удалите 2 винта.

Удалите эти 3 винта, освобождая объектив от логической платы.

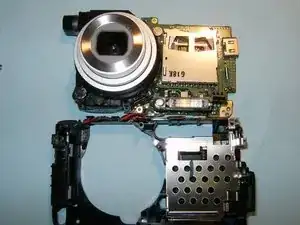

Извлеките объектив из логической платы.
