Замена корпуса экрана Samsung NX500

Камеры

Заблокированная кнопка может препятствовать работе камеры или выполнению необходимых действий. Весь корпус необходимо заменить, это проще, чем пытаться починить одну отдельную кнопку.

Шаг 1

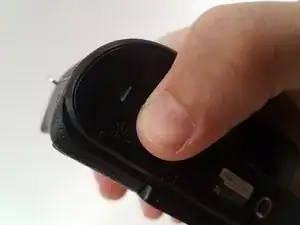

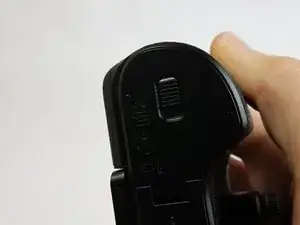

Оттолкните переключатель на нижней части камеры назад большим пальцем.

Шаг 2

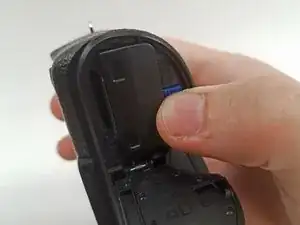

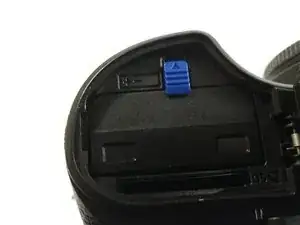

Нажмите на второй переключатель (синий) вперед большим пальцем.

Шаг 3

Достаньтe батарею.

Шаг 4

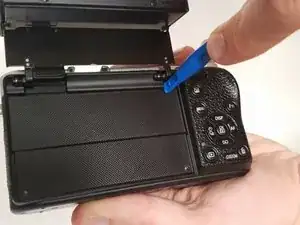

Откройте экран, exposing the hinge cover, и поместите пластиковый инструмент для открытия внутрь.

Подденьте крышку шарнира, двигая пластиковый инструмент вниз.

Удалите черный винт Phillips #000 длиной 4 мм, который открывается после снятия крышки шарнира.

Шаг 5

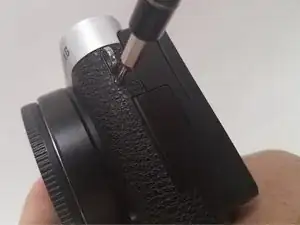

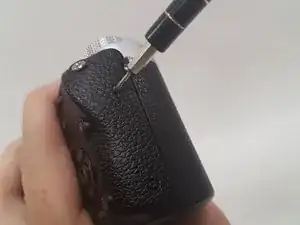

Открутите два винта Phillips #000 длиной 4 мм с правой стороны камеры с помощью отвертки.

Открутите еще пять винтов Phillips #000 длиной 4 мм, которые находятся внизу камеры, с помощью отвертки.

На втором шаге не удаляйте два винта Phillips #000 длиной 4 мм на экране.

Удалите последние внешние винты Phillips #000 длиной 4 мм с левой стороны камеры с помощью отвертки.

Шаг 6

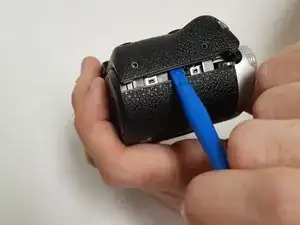

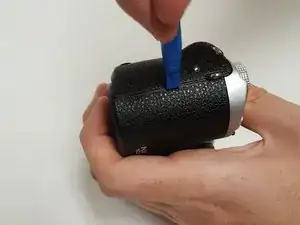

Используйте пластиковый инструмент для открытия, двигая им вниз вокруг каждой стороны камеры, чтобы приподнять корпус.

Корпус должен сниматься легко; не следует прикладывать много усилий.

Шаг 7

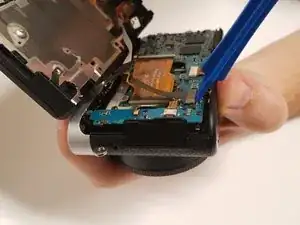

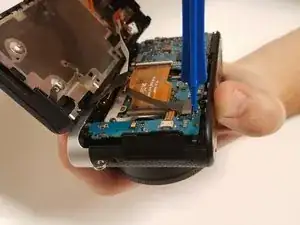

Найдите черный шлейф в нижнем левом углу внутренней части камеры.

Поместите пластиковый инструмент для открытия под разъем черного шлейфа.

Удалите кабель, двигая пластиковый инструмент вниз.

Для снятия этого шлейфа не требуется никаких усили

Перевод руководства с ifixit.com
