Замена вспышки Samsung NX30
Замена вспышки в Samsung NX30 представляет определённую сложность. Потребуется пайка. При выполнении замены не прикасайтесь к металлическим выводам по обеим сторонам лампы вспышки — они могут вас ударить током.
Шаг 1
Переверните камеру так, чтобы вверху оказалась её нижняя часть.
Подвиньте рычажок батареи в сторону задней панели камеры.
Шаг 2
Найдите синий переключатель над батарейным отсеком.
Сдвиньте синий переключатель внутрь камеры в направлении стрелки на переключателе. Когда переключатель будет вдавлен, батарея выпрыгнет.
Шаг 3
Выньте батарею.
Шаг 4
Если вы смотрите на переднюю часть камеры с установленным объективом, посмотрите на правую сторону камеры и нажмите кнопку вспышки, чтобы поднять головку вспышки.
Шаг 5

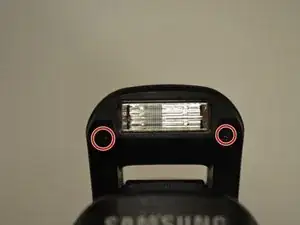

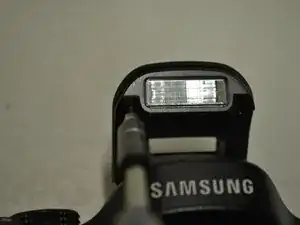

Когда головка вспышки поднята, отвинтите два чёрных винта с крестообразной головкой, длиной 4 мм, расположенные по обеим сторонам лампы вспышки.
Шаг 6

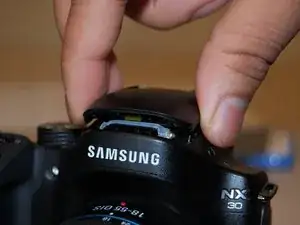

После снятия винтов аккуратно опустите головку вспышки назад.
Шаг 7

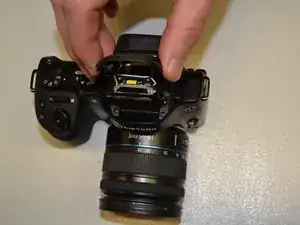

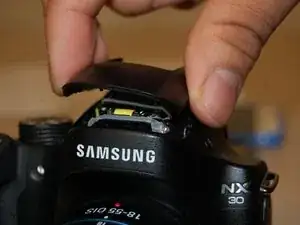

После закрытия головки вспышки потяните чёрную крышку головки вспышки вверх и снимите её с головки.
Шаг 8

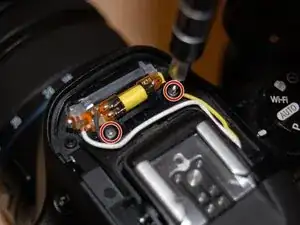

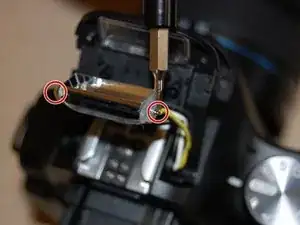

После снятия крышки вспышки отвинтите два серебристых винта с крестообразной головкой, длиной 3 мм, расположенные на верхней части головки вспышки.
Не прикасайтесь к металлическим выводам по обеим сторонам вспышки и избегайте касания любых металлических частей. Конденсатор может быть заряжен и ударить вас током.
Шаг 9

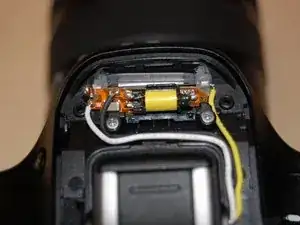

После снятия винтов извлеките лампу вспышки из камеры.
Затем демонтируйте вспышку, выпаяв лампу вспышки с помощью паяльника.
Для советов по пайке ознакомьтесь с руководством Руководство по технике пайки.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
