Замена узла объектива Samsung NX3000
В этом руководстве показано, как заменить узел объектива на Samsung NX3000.
Настоятельно рекомендуем использовать магнитный коврик для проекта или органайзер для деталей. В этой камере присутствует множество различных типов винтов, и их правильная организация — ключ к корректной сборке.
Шаг 1

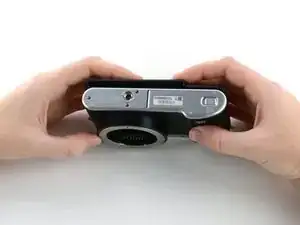

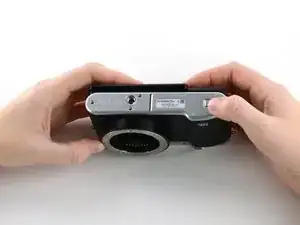

Переверните камеру. Снимайте объектив только в случае необходимости для доступа к отсеку батареи, поскольку пылевые частицы могут легко попасть в корпус и осесть на чувствительном сенсоре.

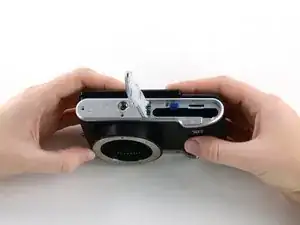

Сдвиньте кнопку влево, чтобы открыть отсек батареи.
Нажмите синюю кнопку вверх, чтобы освободить батарею.
Батарея на этих фотографиях не показана.
Шаг 2
Удалите четыре винта с крестообразным шлицем длиной 7.3 мм с передней части узла объектива.

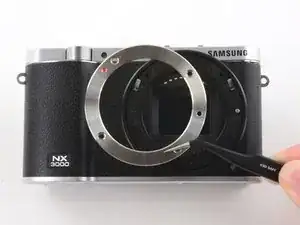

Удалите серебряное кольцо пинцетом.
Шаг 3

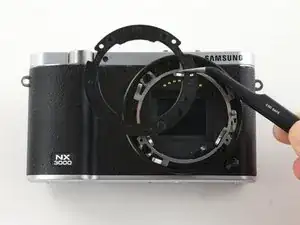

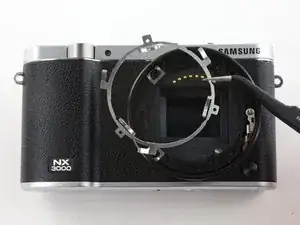

С помощью пинцета удалите черное пластиковое кольцо и небольшое металлическое кольцо внутри узла объектива.
Шаг 4

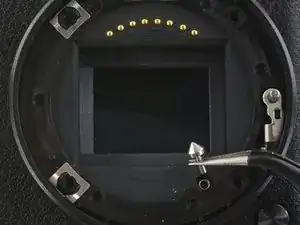

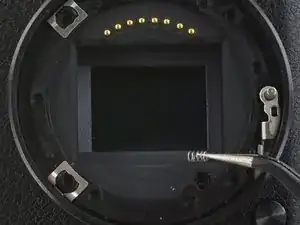

С помощью пинцета поднимите пирамидальный винт и пружину из узла объектива.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
