Замена ЖК-экрана Panasonic Lumix DMC-F7

Сдвиньте фиксатор влево так, чтобы он оказался в разблокированном положении.

Используя палец, сдвиньте крышку отсека для батареи в направлении стрелки вниз, чтобы открыть крышку.

Теперь должны быть видны и батарея, и карта памяти.

Откройте крышку отсека для батареи, затем откройте черную крышку, чтобы получить доступ к батарейному отсеку.

Камера, использованная для создания этого руководства по ремонту, не содержала батареи и карты памяти.

Извлеките батарею.

При установке новой батареи убедитесь, что она установлена в той же ориентации, что и раньше.

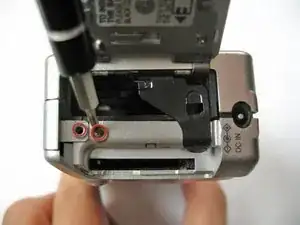

С помощью отвертки Phillips #00 отвинтите два винта 2.8 мм, расположенные под крышкой.

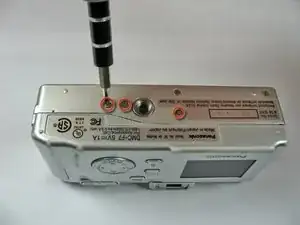

С помощью отвертки Phillips #00 отвинтите три винта 2.8 мм на нижней части камеры.

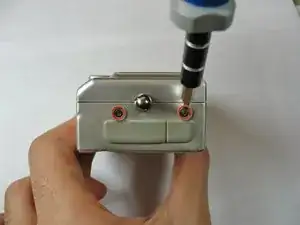

С помощью отвертки Phillips #00 отвинтите два винта 2.8 мм на боковой стороне камеры.

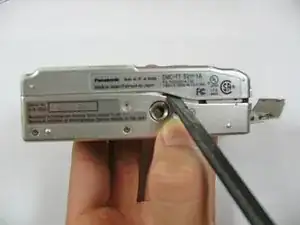

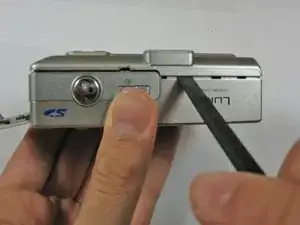

Используйте ломик (спаджер), чтобы отпереть корпус по всем сторонам.

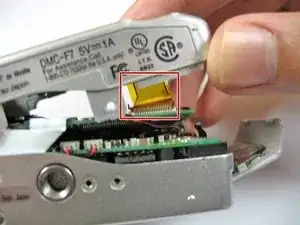

Осторожно, чтобы не повредить шлейф при открытии. Убедитесь, что он все еще присоединен.

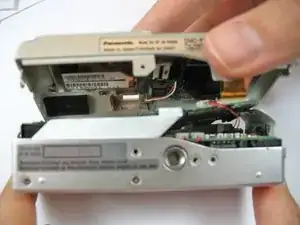

Используйте пальцы, чтобы аккуратно отделить заднюю крышку от передней части камеры.

Положите камеру на ровную поверхность лицевой стороной вниз.

Используйте спаджер, чтобы приподнять фиксирующий язычок и вытащить шлейф из разъема.

Удерживая металлический корпус камеры одной рукой, другой рукой снимите заднюю крышку с остальной части камеры.

Используйте спаджер, чтобы поднять защелку ZIF-разъема экрана.

Используйте обратную сторону спаджера, чтобы вытолкнуть шлейф.

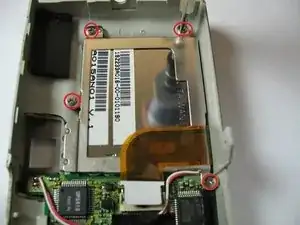

С помощью отвертки отвинтите четыре винта Phillips 2.4 мм.

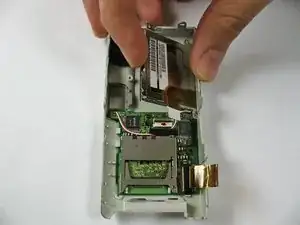

Поднимите ЖК-экран от передней панели корпуса.

Возможен ущерб устройству: провод все еще подключен к плате с другой стороны.

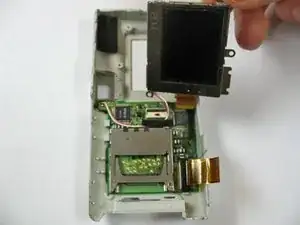

Извлеките ЖК-экран из его корпуса.

Найдите провод, соединяющий ЖК-экран с материнской платой.

Используйте паяльник, чтобы распаять провод.

Используйте паяльник, чтобы припаять провода нового ЖК-экрана к печатной плате.
