Замена ЖК-экрана Canon PowerShot S100
ЖК-экран можно снять и заменить. На ЖК-экране отображаются фотографии, видео и меню камеры.
Шаг 1
Снимите 2 винта (3.2 мм, Phillips #00), расположенные на нижней стороне камеры.
Снимите 2 винта (3.2 мм, Phillips #00), расположенные на боковой стороне камеры.
Снимите 2 винта (3.2 мм, Phillips #00), расположенные на боковой стороне камеры, где находятся разъёмы.
Откройте дверцу, закрывающую разъёмы кабелей, и снимите последний винт (3.8 мм, Phillips #00), находящийся внутри.
Шаг 2
Поверните камеру так, чтобы ЖК-экран был обращён к вам.
Снимите заднюю панель, оттянув её от корпуса камеры.
Шаг 3
Поверните камеру так, чтобы объектив был обращён к вам.
Не тяните переднюю панель, не отключив сначала шлейф.
Осторожно приподнимите переднюю панель от корпуса камеры.
Шлейф соединяет переднюю панель с камерой. С помощью пинцета аккуратно выньте шлейф из разъёма.
Для снятия шлейфа также можно использовать лопатку.
Снимите резиновую накладку, расположенную поверх объектива.
Шаг 4
Переверните камеру так, чтобы ЖК-экран был обращён к вам.
Снимите винт (3.9 мм, Phillips #00), крепящий тонкую металлическую рамку к корпусу камеры.
Снимите 2 винта (3.1 мм, Phillips #00), крепящие блок управления диском к корпусу камеры.
Шаг 5
С помощью пинцета отсоедините шлейф, подключённый к панели диска управления.
Для снятия шлейфа также можно использовать лопатку.
Шаг 6
Переверните камеру так, чтобы объектив был обращён к вам.

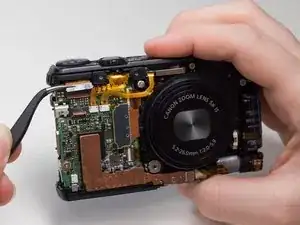

С помощью пинцета осторожно приподнимите фиксирующую планку, удерживающую шлейф на материнской плате.
С помощью пинцета выньте шлейф из его разъёма.
Для снятия шлейфа также можно использовать лопатку.
Шаг 7
Переверните камеру так, чтобы ЖК-экран был обращён к вам.
Осторожно выведите панель диска управления вместе с подключённым к ней шлейфом через отверстие между верхней панелью и корпусом камеры.
Шаг 8
Снимите тонкую металлическую рамку, проходящую по верхней части ЖК-экрана.
Шаг 9
Переверните камеру так, чтобы объектив был обращён к вам.

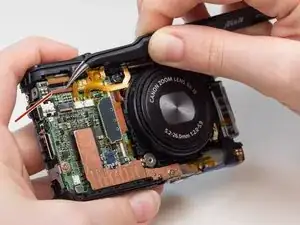

С помощью пинцета осторожно приподнимите фиксирующую планку, удерживающую шлейф на материнской плате.
С помощью пинцета отсоедините шлейф.
Для снятия шлейфа также можно использовать лопатку.
Шаг 10
Переверните камеру так, чтобы ЖК-экран был обращён к вам.

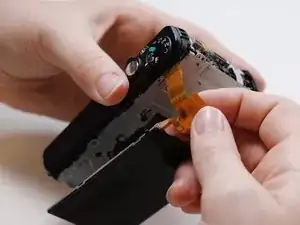

Осторожно выведите ЖК-экран вместе с подключённым к нему шлейфом через отверстие между верхней панелью и корпусом камеры.
Заключение
Для обратной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
