Замена платы GPS Canon PowerShot S100
У этой камеры есть GPS, который фиксирует место съёмки фотографий. Если плата GPS выходит из строя, её можно снять и заменить.
Шаг 1
Удалите 2 винта (3.2 мм, крестовая отвертка #00), расположенные на нижней стороне камеры.
Удалите 2 винта (3.2 мм, крестовая отвертка #00), расположенные на боковой стороне камеры.
Удалите 2 винта (3.2 мм, крестовая отвертка #00), расположенные на боковой стороне камеры, где находятся контакты.
Откройте крышку, прикрывающую разъёмы кабелей, и удалите последний винт (3.8 мм, крестовая отвертка #00), находящийся внутри.
Шаг 2
Поверните камеру так, чтобы ЖК-экран был обращён к вам.
Снимите заднюю панель, оттянув её от корпуса камеры.
Шаг 3
Поверните камеру так, чтобы объектив был обращён к вам.
Не снимайте переднюю панель, не отсоединив сначала ленточный кабель.
Осторожно приподнимите переднюю панель от корпуса камеры.
Ленточный кабель соединяет переднюю панель с камерой. С помощью пинцета аккуратно извлеките ленточный кабель из его разъёма.
Также для извлечения ленточного кабеля можно использовать лопаточку.
Снимите резиновую защиту, расположенную сверху объектива.
Шаг 4
Положите камеру на бок так, чтобы контакты были обращены к вам.
Удалите винт (3.9 мм, крестовая отвертка #00), который соединяет верхнюю панель с металлической рамой.
Шаг 5
Поверните камеру так, чтобы объектив был обращён к вам.
Удалите винт (2.9 мм, крестовая отвертка #00), расположенный непосредственно над объективом камеры.
Шаг 6
С помощью лопаточки отсоедините центральный ленточный кабель, который соединяет верхнюю панель с материнской платой.
Осторожно приподнимите верхнюю панель и снимите её с камеры.
Для снятия ленточного кабеля также можно использовать пинцет.
Шаг 7
Поверните камеру так, чтобы объектив был обращён к вам.

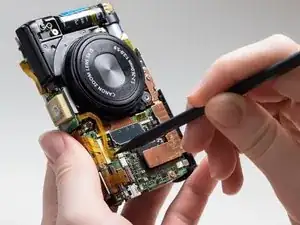

С помощью лопаточки отсоедините ленточный кабель, соединяющий трекер GPS с материнской платой.
Для снятия ленточного кабеля также можно использовать пинцет.
Шаг 8
Поверните камеру так, чтобы верхний край был обращён к вам, а объектив — от вас.

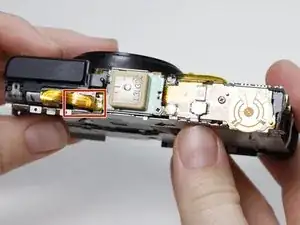

Осторожно приподнимите сложенный кусок ленточного кабеля от корпуса камеры.
Сложенный кусок ленточного кабеля приклеен к корпусу камеры, поэтому для его снятия потребуется незначительное усилие.
Шаг 9
Поднимите, чтобы обнажить винт Phillips #00, расположенный под ним.

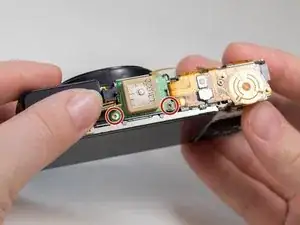

Отвинтите 2 винта (4.1 мм, 1.8 мм, оба крестовая отвертка #00), соединяющие трекер GPS с камерой.
Снимите трекер GPS, аккуратно приподняв его с штифта, который удерживает его на верхней части камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
