Разборка Canon PowerShot G9, часть II

Canon PowerShot G9 был представлен примерно в 2007 году. С разрешением 12,1 мегапикселей и ISO 3200 — это один из наиболее доступных вариантов для любителей и фотографов-энтузиастов.

Даже спустя 10 лет камера остаётся вполне пригодной к использованию. Разрешения в 12,1 мегапикселя более чем достаточно, плюс 6-кратный оптический зум позволяет делать чёткие снимки повседневных объектов.

У неё есть несколько потёртостей, вмятины и сколы краски (или краска сама отслоилась), однако камера по-прежнему хорошо работает.

Да, я извлёг ту десятилетнюю SD-карту. Чудо, что она всё ещё работает после стирки в стиральной машине.

Для начала извлеките аккумулятор.

И SD-карту, если вы этого ещё не сделали.

Аккумулятор имеет ёмкость 720 мА·ч при напряжении 7,4 В, что составляет 5,3 Вт·ч.

Кроме того, для G9 существует блок питания-заменитель аккумулятора, если вы часто делаете снимки в помещении. Подтверждение? Механизм, напоминающий лючок, на боковой стороне отсека для аккумулятора — для проводов, входящих и выходящих из камеры.

Начнём с атаки на отвинчивания винтов с внешней стороны корпуса.

Итого их ... 6?

Не уверен, есть ли винты вокруг места крепления (для штатива камеры). На моём экземпляре его нет...

Я знаю, что винтов будет МНОГО, так что приготовьте несколько контейнеров для еды ёмкостей.

После снятия винтов задняя часть...

Корпус? Панель? Крышка?

...освобождается, открывая гигантский экран и... очень хрупкие гибкие кабели.

Давайте начнём с извлечения экрана....

Его гибкий кабель зафиксирован под элементами управления.

Поэтому временно нужно снять кнопки...

И....

ЛОВУШКА!

Аккуратно отогните плату с боковых сторон. Часть её может быть зафиксирована под верхним ленточным кабелем, поэтому действуйте осторожно.

Эта часть станет пустой.

Под экраном находится винт, который его фиксирует, сначала снимите этот винт...

Затем пальцами потяните экран вниз, к нижней части камеры.

И тогда экран...

???

Гибкий кабель всё ещё далёк от возможности быть полностью извлечённым. По всей видимости, необходимо снять стальные скобы...

Или можно попробовать приподнять экран вверх...?

Там ничего нет. Нужно убирать скобы.

Вам нужно выкрутить этот винт...

Он освобождает интересную комбинацию из кнопки и ролика.

А также винт под платой с кнопками тоже нужно выкрутить...

После этого вся сборка экрана (и кнопок) будет полностью освобождена.

Отогните сборку вверх и отсоедините другой ленточный кабель.

Подсветка экрана? Не могу придумать другое назначение для этого двухполосного кабеля.

Так выглядит камера сейчас...

Вы можете видеть, что блок объектива занимает очень много места.

Плата из металла по центру — вероятное место установки ПЗС-матрицы. Сияет...

Определённо займусь этим позже. Посмотрите на этот гибкий кабель. Он содержит огромное количество контактных площадок И точек тестирования.

Итак, зачем мы здесь? Нам нужно снять всё, в том числе материнскую плату. Затем я разберу объектив и почищу его изнутри и снаружи. По крайней мере, я планирую сделать именно так.

У нас установлена микросхема оперативной памяти ELPIDA DDR3 HB0010A17EE для... буферизации снимков?

Микросхема установлена поверх... процессора?

Используется процессор Sony D4807GA823DG4V

15019GB 7MR4G 07G

На лицевой стороне находятся одна неопознанная микросхема и ещё одна... микросхема. Но взгляните на заднюю часть — вот это действительно привлекает внимание: процессор с открытым кристаллом!

Может ли это быть графическим процессором?

Чтобы снять материнскую плату, нужно демонтировать верхнюю сборку (похожую на одну большую деталь), для чего необходимо снять переднюю...

Крышку? Панель? Плиту?

Начните с поддевания в районе ВЕРХНЕЙ части передней панели. Её удерживает пластиковый язычок.

Здравствуйте... как Ваши дела?

Затем будем снимать верхнюю сборку...

Сзади есть винт...

Спереди тоже есть винт... понял не сразу.

И ещё один винт справа.

Именно тот. Верхний.

И…

ЛОВУШКА!

К сожалению, именно так это в основном и делается. Этот крошечный разъём предназначен для микрофона, расположенного сверху устройства, рядом с колесом функций.

Посмотрите на эту сборку! Она просто чудовищна — множество регуляторов, кнопка питания, кнопка воспроизведения, башмак-фотосоединитель…

Некоторые элементы выглядят излишне хрупкими, но, с другой стороны, это ведь аналоговые регуляторы. Работающие за счёт физического контакта при каждом щелчке. А кнопка копирования (так я её называю) имела собственную подсветку.

Пока отложим это в сторону…

Итак, что у нас дальше?

Очевидно, плату питания нельзя извлечь без предварительного удаления материнской платы.

Давайте сделаем это. Но ээээээй…

Что тут делает Sony?

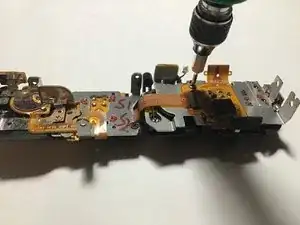

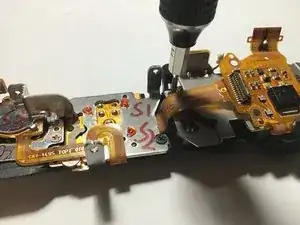

Впрочем. Давайте выкрутим этот винт…

И тот винт (самый правый).

И этот винт на странной… плате соединения, на которой расположен…

Батарейка RTC?

И полностью вытянем всю конструкцию…

Так как же, чёрт возьми, извлечь эти компоненты, не зацепив ни одного медного проводника на гибких кабелях?

Ответ: разъединители между платами.

Бах! Он снят.

После чего остается только плата питания…

По всей видимости, питание ко всему «системному» блоку подаётся через этот единственный разъём, поэтому после снятия винта плата свободно перемещается…

Теперь, после тщательного осмотра, я не обнаружил значительных участков с высоким напряжением.

Однако без доступа к контактам я не смог бы определить, сохранён ли заряд в конденсаторе или он уже достаточно разрядился.

Возможно, по ходу разборки мы что-нибудь выясним.

Начните с демонтажа металлической скобы.

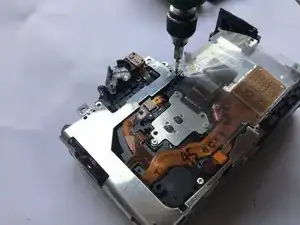

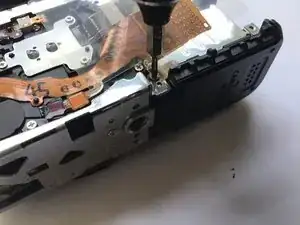

Выкрутим несколько винтов…

Также те, что спереди. Не забудьте о них.

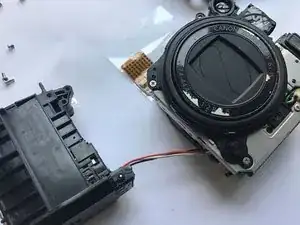

Теперь оптический блок должен отделиться от…

Корпуса. Давайте называть вещи своими именами.

Нам нужно разобраться с назойливым разъёмом. Ууууууу…

Пинцет иногда полезен, но удержание у него слишком слабое. Плоскогубцы (особенно с узкими губками) подходят лучше.

Скорее всего, этот разъём соединён с цепью фонарика.

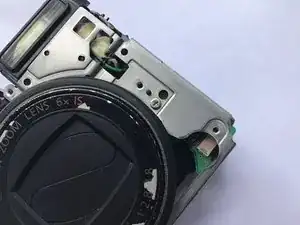

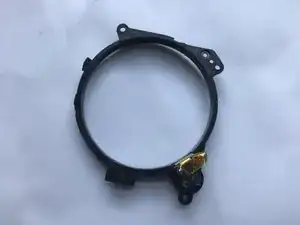

Чтобы снять металлическую скобу, необходимо предварительно снять фиксирующее кольцо для аксессуаров.

Для этого требуется демонтировать декоративное фиксирующее кольцо. Снимите его в первую очередь.

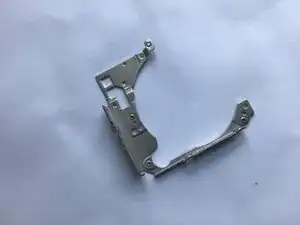

Затем снимается металлическая скоба…

Скоба? Или корпус?

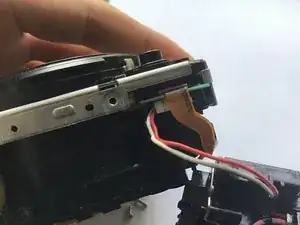

Блок фонарика соединён с задней частью скобы, поэтому после её снятия перед нами окажется цепь вспышки.

Я действую крайне осторожно вблизи этих компонентов… В прошлый раз, разбирая простую USB-камеру, я получил сильный удар током при проверке платы. Вставленная отвёртка вызвала дуговой разряд между шинами высокого напряжения, при этом клемма лампы всё ещё оставалась под напряжением.

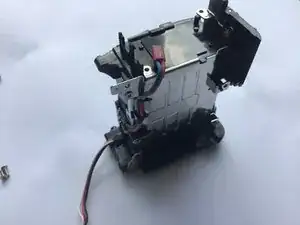

Давайте вытащим этот горячий картофель отсюда!

Хммммммммммммм…

Canon хорошо справилась с изоляцией цепей на верхней половине.

Провода идут к местам пайки на плате, которые доступны.

Здесь можно измерить напряжение, но мой мультиметр не показал никаких значений. Показывало 12,7 В, если я правильно помню.

Возможно, разные лампы требуют разного напряжения, и эта — менее мощная. Или же цепь заряжается только непосредственно перед вспышкой.

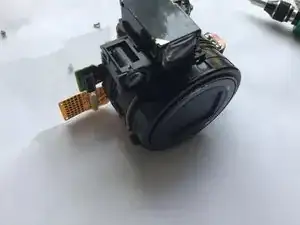

Теперь вот что осталось…

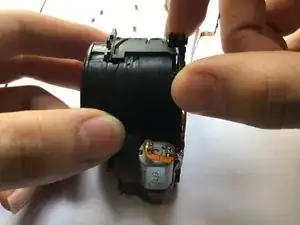

Это очень сложное и хрупкое оборудование. Я едва вижу здесь хотя бы один винт…

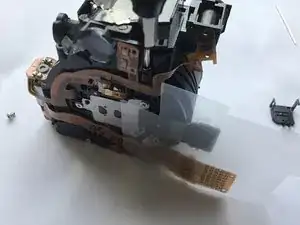

Давайте приступим к разборке…

Буквально. Эти детали настолько малы и хрупки, что любое воздействие (включая использование инструментов для разъединения) может их сильно погнуть (и сломать).

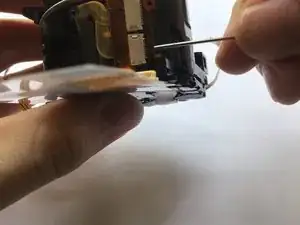

Возьмём лучше иголку…

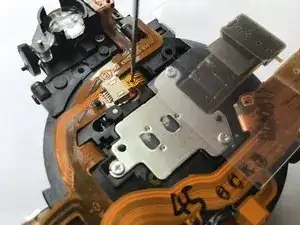

Начать с разъёмов? Я не вижу ничего другого…

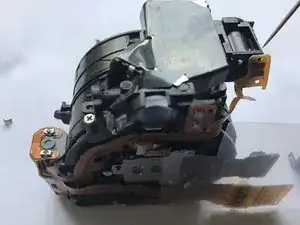

А, вот двигатель. Также есть пружинные контакты. Интересно, применяют ли ещё такие сегодня.

Аккуратно, аккуратно.

Ууууу-е-е-е-ек…

Аккуратно, аккуратно, аккуратно.

Аккуратно.

Вот и светодиодный модуль!

Я удивлён. Думал, что вся конструкция будет единым блоком. Впрочем, небольшая потеря точности здесь особо не важна — он просто подсвечивает область для автофокуса.

Очевидно, что отключение контактов двигателя ничего нам не даёт…

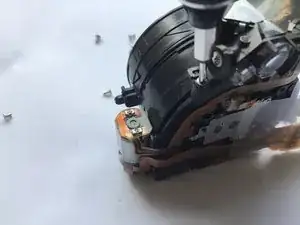

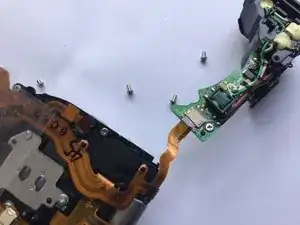

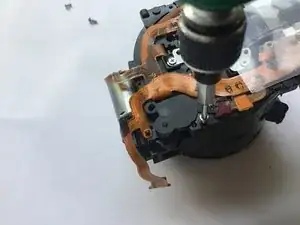

Винт, винт.

Винт. Винт, винт, винт.

Ахх… этот сделан интересно.

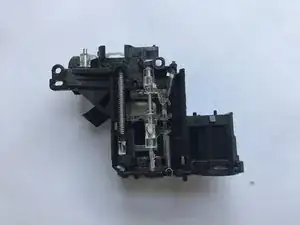

Эти линзы соединены с основным модулем камеры при помощи язычков, входящих в пазы. По каналам пазов они перемещаются вперёд и назад, изменяя масштаб изображения при приближении и удалении камеры.

Откуда вообще столько пыли внутри?!

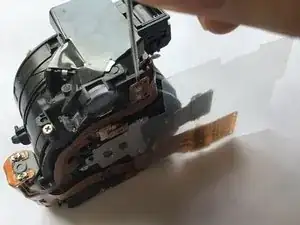

Итак, теперь нужно снять мотор…

Поддеваем.

Вот винт…

Хммм…

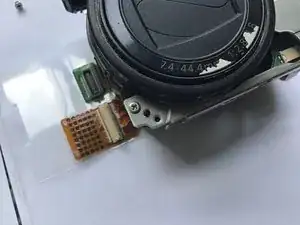

Ладно, ладно. Мы ещё не отключили этот разъём ленточного кабеля.

Поддеваем.

Тихонько…

Здравствуйте.

Нет, я даже не буду пытаться разобрать блок объектива.

Хорошо. Но я не могу найти, как туда проникнуть.

К тому же это разборка, и мне нужно собрать камеру обратно.

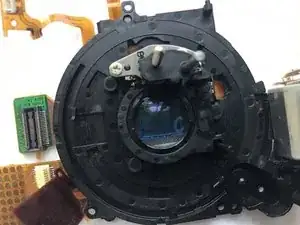

Давайте удалим пыль с ПЗС-матрицы (она попала через зазоры между ней и внутренней частью камеры, а также через другие отверстия, например, зазор вокруг объектива видоискателя).

БОНУС раунд!

Помните тот верхний модуль «переключателя»? Да, давайте снимем его…

Я ожидал найти здесь ещё больше таких переключателей… пока что это просто специальные контактные щётки на специальной печатной плате…

Хотя бы они работают при низких напряжениях и токе, иначе вся конструкция была бы покрыта следами окисления и чёрной грязью.

Если вы зашли сюда, чтобы очистить другие части ручек управления, вы попали не туда.

Это окисление, дружище, и, конечно, его можно сточить, но я не буду этого делать здесь.

Но давайте честно — кнопка спуска затвора довольно классная, в любом случае.

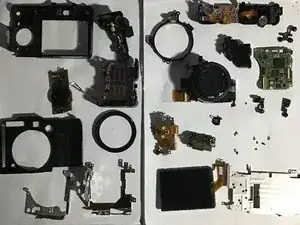

РАЗБОРКА ЗАВЕРШЕНА!

Вот и всё.

Наслаждайтесь процессом сборки этого устройства… только не добавляйте туда больше пыли.
