Замена материнской платы Canon PowerShot G7X
Материнская плата выполняет роль центрального узла для всех компонентов вашего устройства. Если один или несколько компонентов перестают работать, причина может быть в материнской плате. Следуйте указаниям этого руководства, чтобы заменить материнскую плату в вашем устройстве.
Шаг 1
Снимите пять винтов Phillips #000 длиной 2 мм, расположенных под экраном камеры.
Шаг 2
Снимите два винта Phillips #000 длиной 3 мм под крышкой AV-out digital.
Снимите два винта Phillips #000 длиной 3 мм с боковой стороны камеры.
Шаг 3
Снимите два винта Phillips #000 длиной 3 мм с боковой стороны камеры у переключателя вспышки.
Шаг 4
Снимите четыре винта Phillips #000 длиной 4 мм с пластины на дне камеры.
Шаг 5
Снимите заднюю крышку.
Шаг 6
Снимите три винта Phillips #000 длиной 3 мм вокруг диска.
Шаг 7
С помощью нейлоновой лопатки аккуратно поднимите защёлку ZIF.
Отключите ленточный кабель, соединяющий диск с материнской платой.
Снимите диск с устройства.
Шаг 8
Снимите три синих винта Phillips длиной 5 мм с задней пластины.
Снимите семь винтов Phillips #000 длиной 2 мм.
Шаг 9
Используя пластиковый инструмент для открытия, аккуратно отведите верхнюю панель камеры.
Шаг 10
Используя чёрную нейлоновую лопатку, аккуратно приподнимите ленточный кабель, подключённый к корпусу ЖК-экрана, пока он не выйдет, затем снимите корпус экрана.
Шаг 11
Снимите винт Phillips #000 длиной 2 мм под верхней панелью.
Снимите серебристую пластину.
Шаг 12
Возьмите отвёртку Phillips #000 и снимите три винта длиной 5 мм с передней пластины.
Шаг 13
С помощью лопатки аккуратно приподнимите ленточный кабель под передней пластиной.
Снимите переднюю пластину.
Шаг 14
Снимите пластину переключателя вспышки.
Снимите винты Phillips #000 длиной 2 мм под переключателем вспышки.
Шаг 15
Вспышка содержит заряженный конденсатор. Опасность удара током.
Используя чёрную нейлоновую лопатку, аккуратно поднимите ленточный кабель, который соединяет вспышку с материнской платой, и снимите вспышку с устройства.
Шаг 16
Снимите винт Phillips #000 длиной 5 мм с медной пластины.
Шаг 17
Используя чёрную нейлоновую лопатку, аккуратно поднимите ленточный кабель, пока он не выйдет.
Шаг 18
Снимите медную пластину, чтобы открыть доступ к соединениям с объективом.
Шаг 19
Используя чёрную нейлоновую лопатку, аккуратно поднимите штыревой разъём, пока он не отсоединится.
Шаг 20
С помощью лопатки аккуратно приподнимите ленточный кабель, пока он не выйдет.
Отделите объектив от материнской платы.
Шаг 21

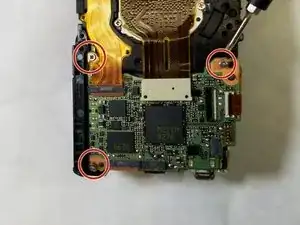

Снимите серебристые анкерные винты Phillips #000 длиной 5 мм из углов материнской платы, отмеченные на изображении.
Шаг 22

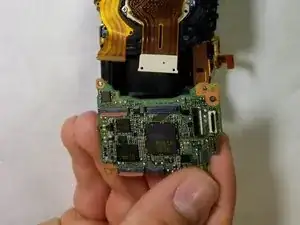

Извлеките материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
