Замена блока объектива Canon PowerShot S100

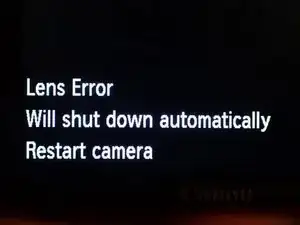

Если у Вас появилась неприятная ошибка «ошибка объектива» и другие методы не помогли, читайте дальше.

Перед разборкой камеры извлеките аккумулятор.

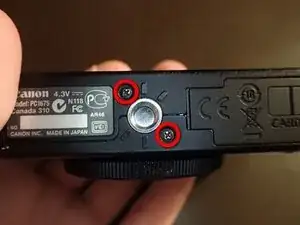

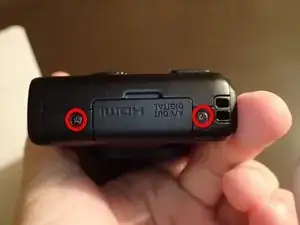

Открутите шесть наружных винтов корпуса — по два с левого, правого и нижнего концов камеры.

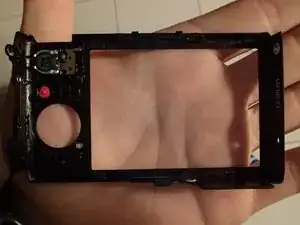

Снимите заднюю крышку — она должна легко отделиться при раскрытии защёлок.

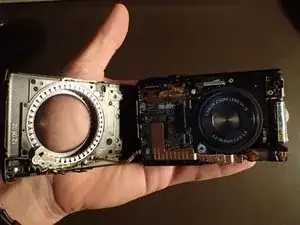

Осторожно отогните переднюю крышку от камеры, не повредив ленточный кабель переднего кольца управления.

Отсоедините ленточный кабель переднего кольца управления и отложите переднюю крышку в сторону.

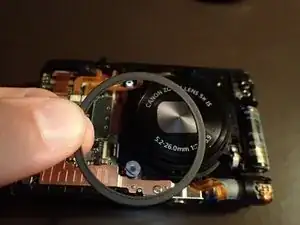

Снимите уплотнительную прокладку от пыли вокруг объектива.

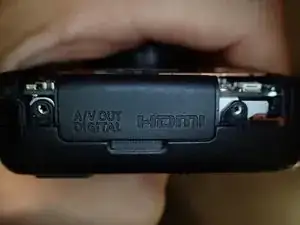

Снимите резиновую заглушку разъёмов с правого конца камеры.

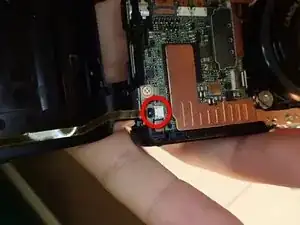

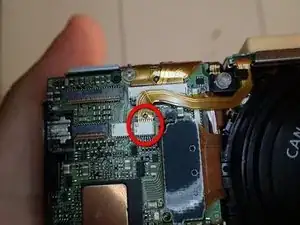

Отключите ленточный кабель микрофона от передней части камеры. При необходимости вставьте что-нибудь острое в отверстие кабеля и используйте это, чтобы аккуратно извлечь кабель из разъёма.

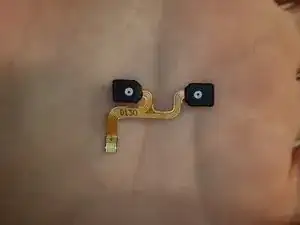

Осторожно извлеките блок микрофона (может быть слегка приклеен к кронштейну на верхней крышке).

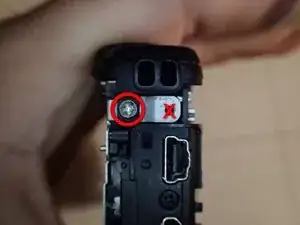

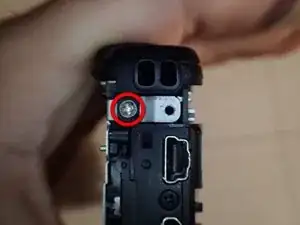

Открутите винт, который крепит верхнюю крышку к правому концу камеры, над разъёмами.

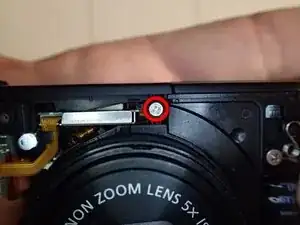

Открутите винт, крепящий верхнюю крышку к передней части камеры над объективом (длиннее остальных винтов верхней крышки).

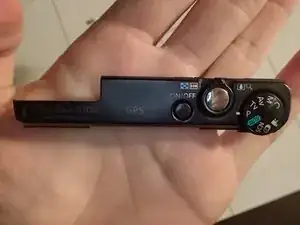

Снимите верхнюю крышку с камеры.

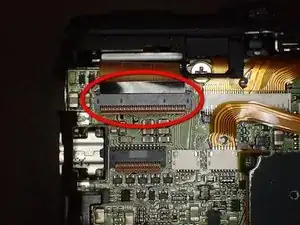

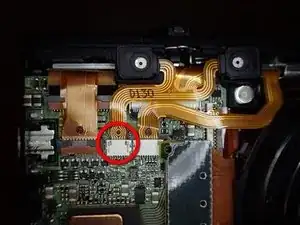

На передней части камеры отключите ленточный кабель задней панели управления, отогнув коричневую защёлку (отгибать от кабеля) и аккуратно извлеките кабель из разъёма.

Отцепите и отключите ленточный кабель экрана (находится под кабелем задней панели управления).

Переверните камеру и открутите винт кронштейна дисплея вблизи верхнего правого угла экрана.

Снимите кронштейн дисплея.

Отключите маленький ленточный кабель от задней панели управления (подключает экран к задней панели управления).

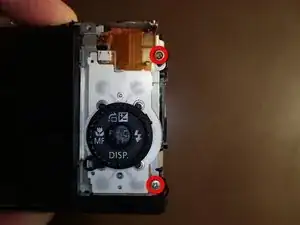

Открутите винты с наружного края задней панели управления (нижний винт короче верхнего).

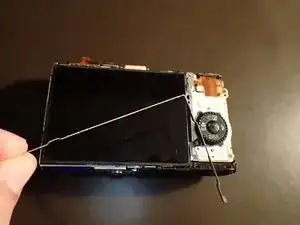

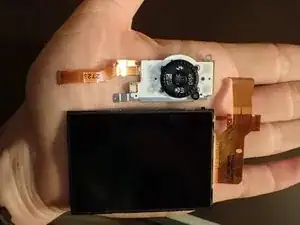

Снимите заднюю панель управления и дисплей, продев ленточные кабели через паз в корпусе камеры.

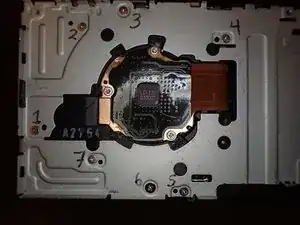

На задней части камеры семь винтов вокруг отверстия, через которое видно заднюю часть матрицы и блока объектива. Рекомендуется пронумеровать их маркером и нанести соответствующие номера на рабочую панель, чтобы винты не перепутались при демонтаже.

Обозначьте крайний левый винт номером 1 и продолжайте по часовой стрелке.

Отключите ленточный кабель вспышки от верхней части камеры рядом с антенной GPS.

Открутите винты 1 и 2 с задней части камеры.

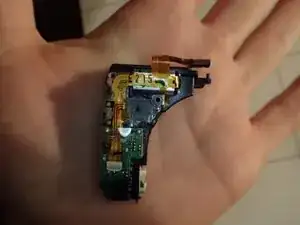

Снимите блок вспышки с камеры. Обрабатывайте блок вспышки аккуратно, так как в нём есть конденсатор, который может вызвать удар током (но сильно беспокоиться не стоит — я делал это много раз и ни разу не получил удара).

Отключите ленточный кабель GPS от передней части камеры.

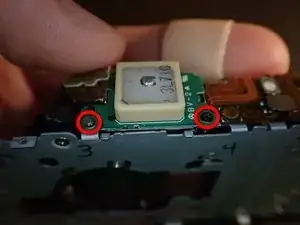

Отсоедините и отогните крепление приёмника кабеля вспышки, чтобы открыть доступ к винту, затем открутите винт (вверху камеры, слева от антенны GPS).

Открутите второй винт с другой стороны антенны GPS (длиннее другого винта и, возможно, другого цвета).

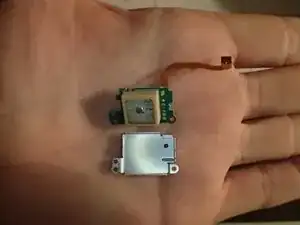

Снимите антенну GPS и экран, находящийся под ней.

Отсоедините кабель матрицы, аккуратно поддев его вверх (передняя часть камеры возле объектива).

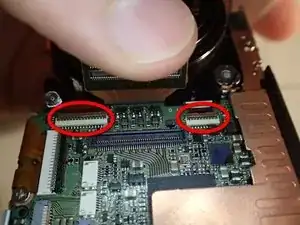

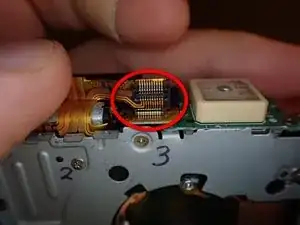

Отстегните и отключите шлейфы блока объектива (над и под кабелем матрицы).

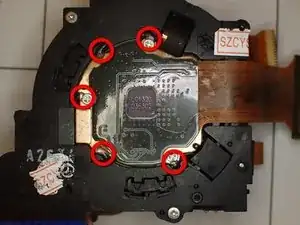

Снимите оставшиеся 5 пронумерованных винтов (3–7) с задней части камеры (винты 5 и 6 короче всех остальных пронумерованных винтов и отличаются друг от друга; остальные пронумерованные винты, похоже, одинакового размера, включая 1 и 2).

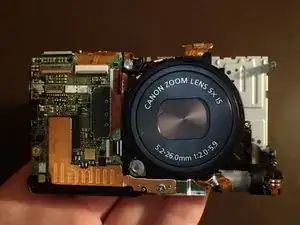

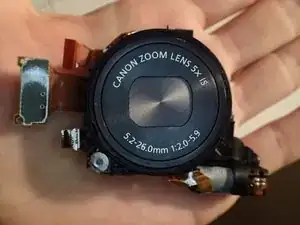

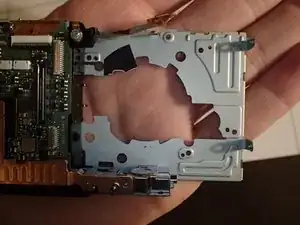

Переверните камеру и снимите узел объектива. Может потребоваться немного пошевелить. Приподнимите правый нижний угол, затем аккуратно потяните узел объектива вправо, и он выскользнет.

Собирайте устройство в обратном порядке. Следующие шаги содержат советы по сборке.

Если в комплект нового узла объектива не входит матрица (сенсор), можно переставить матрицу со старого узла объектива на новый.

Аккуратно удалите 5 капель клея с краёв матрицы на старом узле объектива.

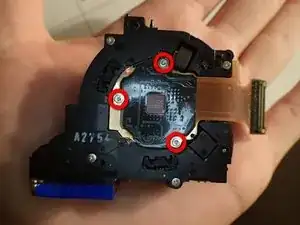

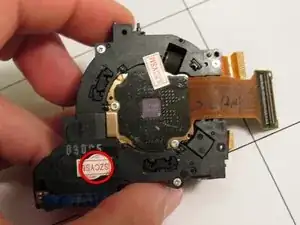

Снимите 3 винта, крепящие матрицу к задней части узла объектива, и извлеките матрицу, отметив наличие маленьких латунных шайб/прокладок, которые могут находиться под винтами. Извлекайте матрицу аккуратно, не касаясь поверхности сенсора и не допуская попадания пыли.

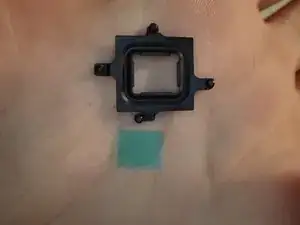

Аккуратно снимите резиновую прокладку инфракрасного фильтра и сам инфракрасный фильтр (небольшой прямоугольник голубого стекла) с задней части старого узла объектива и установите их на заднюю часть нового узла объектива.

Установите матрицу на заднюю часть нового узла объектива (возможно, потребуется использование латунных шайб для правильного выравнивания и достижения корректной фокусировки).

Примечание: матрицы S100 и S110 не взаимозаменяемы — разъём шлейфа узла объектива S100 больше и не подходит к разъёму платы S110.

Может потребоваться удалить наклейку с задней части нового узла объектива, чтобы открыть одно из отверстий для винтов (винт №7).

Поворот узла объектива немного против часовой стрелки во время установки может облегчить его полную фиксацию.

Может быть проще подключить шлейфы нового узла объектива ДО установки пяти винтов, крепящих узел объектива к корпусу камеры. Нижний/меньший — особенно сложный случай — проще всего подключить полностью, если узел объектива ещё не до конца установлен.

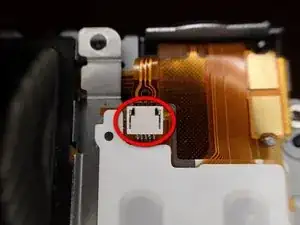

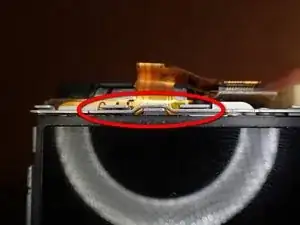

Если после сборки ошибка объектива сохраняется, обязательно проверьте, полностью ли подключён нижний шлейф блока объектива (его сложно полностью вставить). Если он не до конца вставлен, это вызовет ошибку объектива.

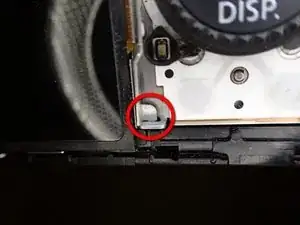

Дисплей вставляется слева направо, защёлкивая выступы на левом конце в металлический каркас камеры.

Сначала зацепляется нижний/правый конец кронштейна объектива.

Верхний/левый конец кронштейна объектива продевается между выступами на металлическом каркасе камеры.

Винты задней панели управления устанавливаются на внешний край — легко случайно вставить верхний в отверстие, предназначенное для винта кронштейна дисплея.

При установке верхней крышки помните, что конечный винт устанавливается в правом конце камеры (отверстие на левом конце заполнено одним из винтов внешнего корпуса). На правом конце два отверстия — этот винт идёт в левое отверстие, ближе к задней части камеры (другое отверстие предназначено для одного из винтов внешнего корпуса).

Если всё прошло успешно, камера должна включиться и предложить установить дату и время.

Если объектив выдвигается, а дисплей загорается, но пустой, снимите переднюю крышку и отключите шлейф дисплея, затем снова подключите его (под задним управляющим шлейфом — см. шаг 8). Это может произойти даже при визуально полной фиксации, а повторное подключение обычно решает проблему.
